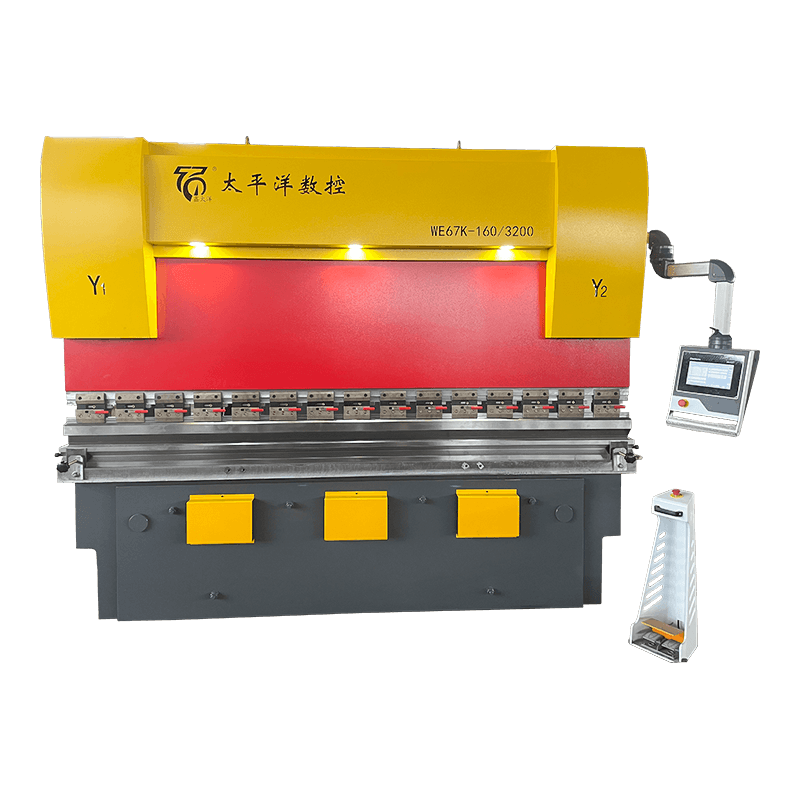

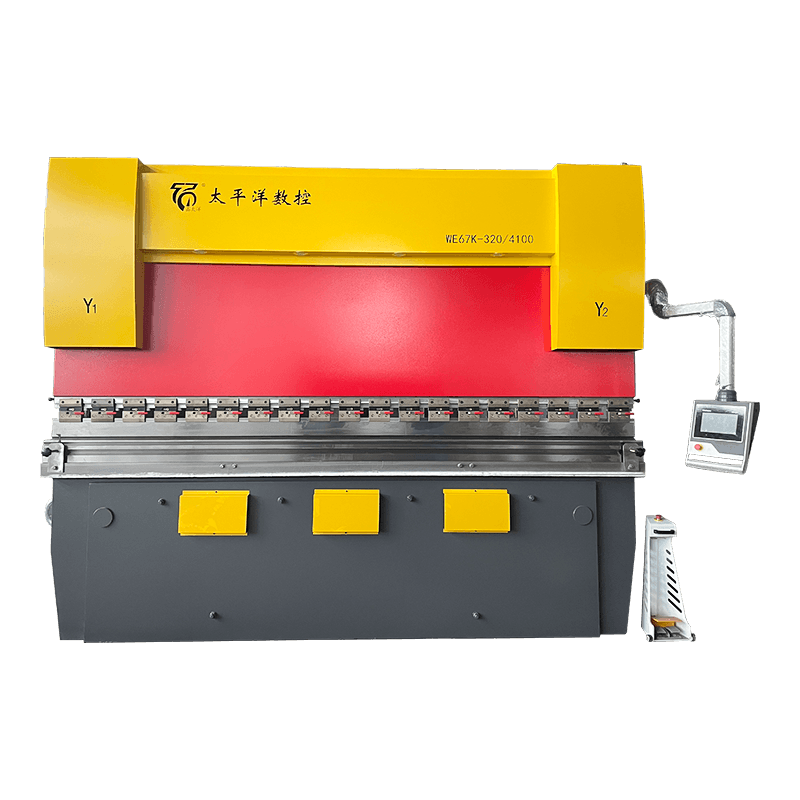

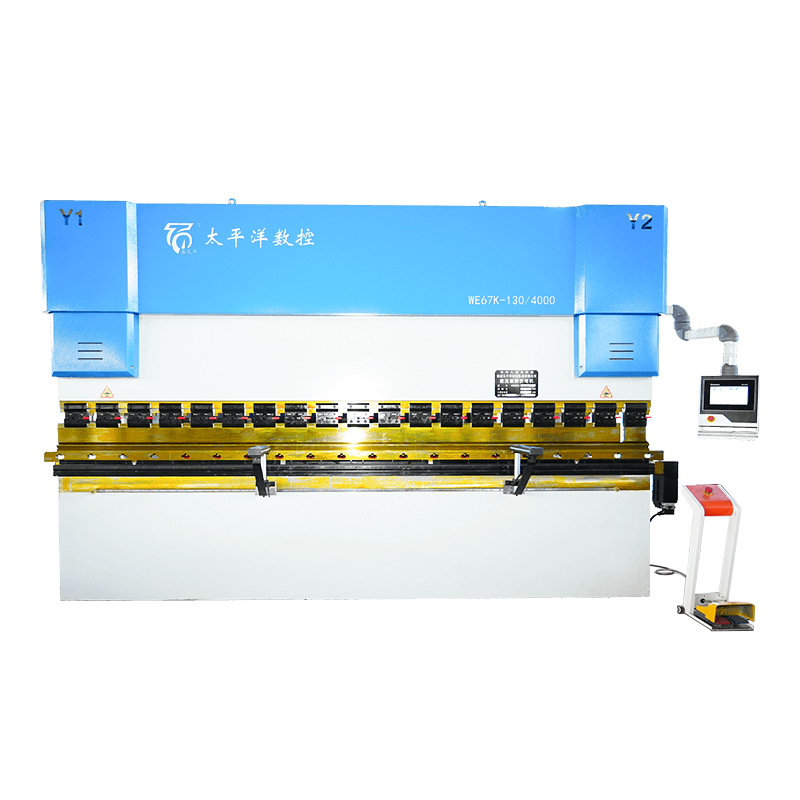

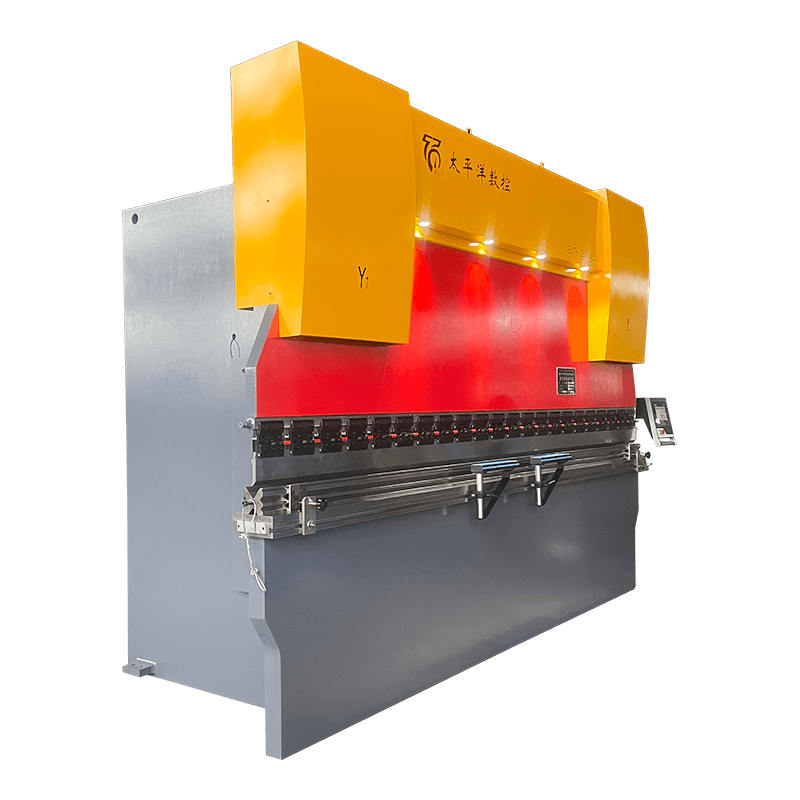

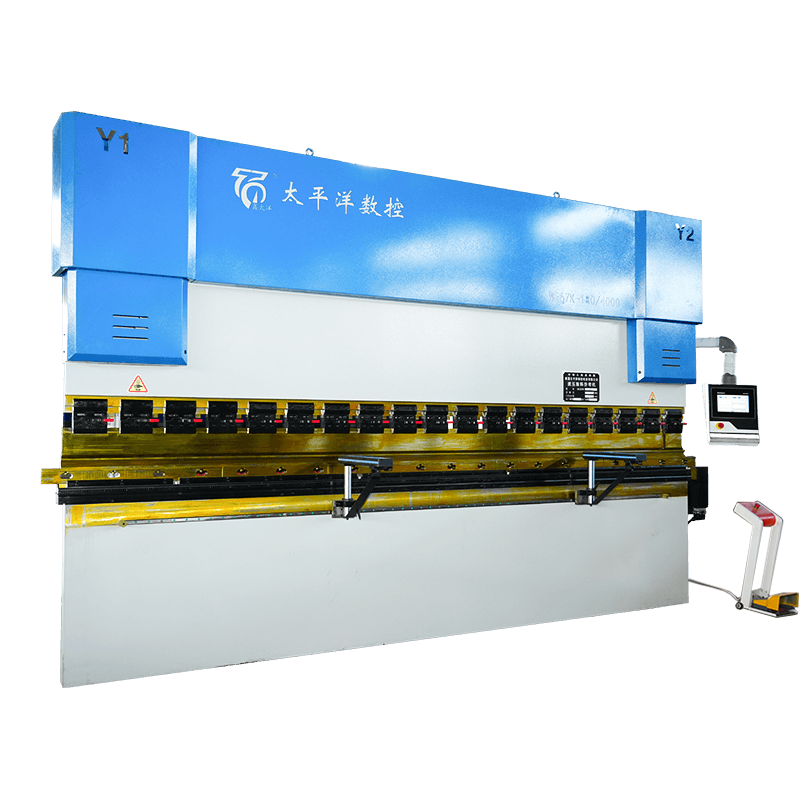

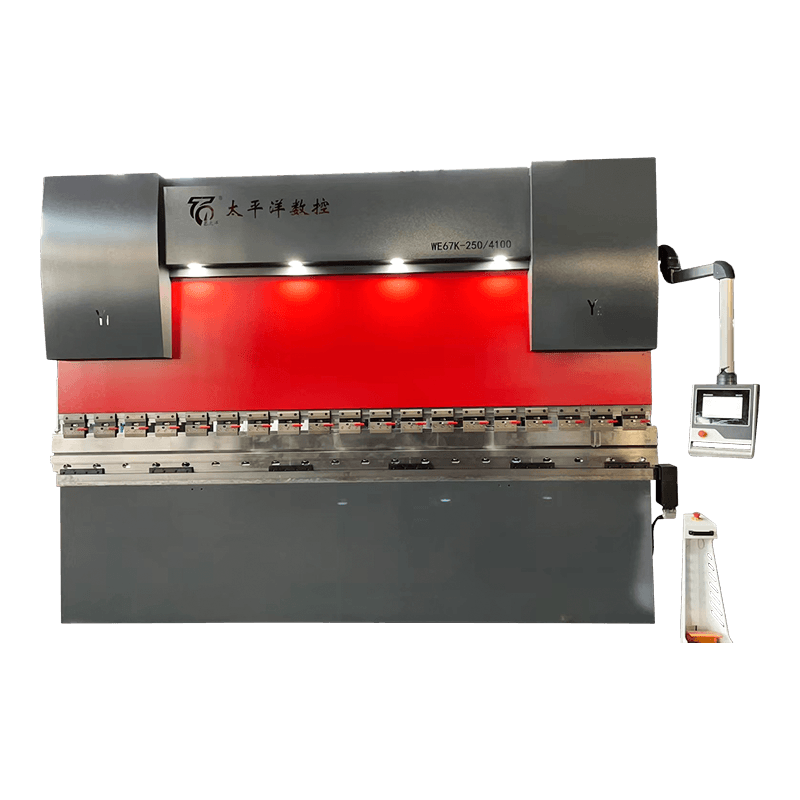

ตรวจสอบเครื่องดัดแผ่นโลหะ CNC เซอร์โวควบคุมไฟฟ้า

WE67Kซีรีส์เครื่องดัดโลหะแผ่นและตรวจสอบ CNC เซอร์โวระบบควบคุมไฟฟ้า

เบรกกดระบบควบคุม CNC เซอร์โวระบบควบคุมรุ่น WE67K เป็นการตรวจสอบการดัดตรวจสอบการตรวจสอบที่ Nantong Pacific CNC Machine Tool Co. , Ltd. ใช้เซอร์โววาล์วไฟฟ้าระบบควบคุมระบบควบคุมซิงโครไนซ์ไฮดรอลิกคู่มอบประสิทธิภาพที่เหนือกว่า

คุณสมบัติที่สำคัญ
การควบคุมแบบโครนัสขั้นสูง: ติดตั้งระบบโครนัสและคู่แบบไฟฟ้า- เซอร์โววาล์วตรวจสอบมั่นใจได้ถึงความต่อเนื่องที่มีและต่อเนื่องในโค้งที่ระบบควบคุมตลอดระยะเวลาการทำงานทั้งหมด

เกจวัดด้านข้างแบบหลายแกน: แบ็คแบ็คเกจรองรับการควบคุมหลายแกนเพื่อกำหนดจุดเริ่มต้นที่ช่วยให้เราสามารถตรวจสอบการผลิตได้

ระบบระบบควบคุมแบบรวม: ระบบควบคุมมีการออกแบบการควบคุมพร้อมทั้งซีลนำเข้าไปยังตลาดต่ำและร้านอาหารที่สะอาดและช่องทาง

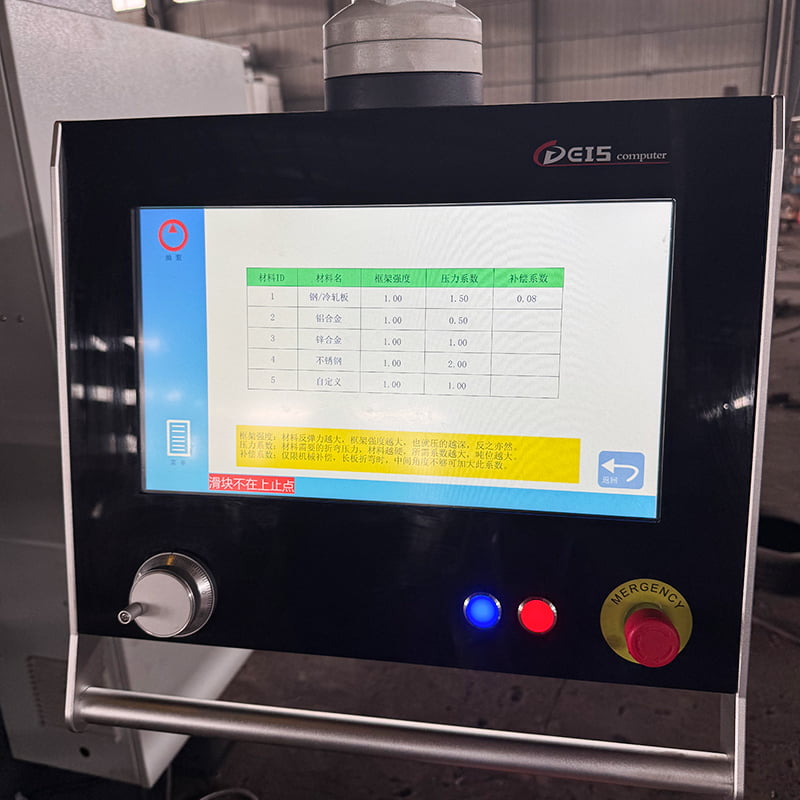

ควบคุม CNC พรีเมี่ยม: สิ่งสำคัญคือระบบ DE15 ที่มีความสำคัญภายในบริษัทหรือระบบควบคุมนำเข้า: Delem (โลโก้), ESA (อิตาลี) และ Cybelec (เฟิร์มแวร์) ซึ่งให้ยีสต์ตั้งโปรแกรมและการทำงานที่แพร่หลาย

การหนีบอย่างรวดเร็วสำหรับแม่พิมพ์บน: เครื่องมือมีอุปกรณ์จับยึดแบบรวดเร็วสำหรับแม่พิมพ์ต่างๆ ด้านบนเพื่อตรวจสอบเครื่องมือเพื่อตรวจสอบการติดตั้งสำหรับการดัดงอ

เรื่องนั้น
เครื่องกดเบรกเซอร์โวไฟฟ้าสำหรับคืนนี้เพื่อตรวจสอบโค้งอย่างมีประสิทธิภาพเพื่อตรวจสอบต่างๆ:

การบินและอวกาศและการป้องกัน
ยานยนต์และเทค
ตู้ไฟฟ้าและตู้ครอบ
อุปกรณ์ครัวและเครื่องใช้ในบ้าน
การผลิตแผ่นโลหะที่มีส่วนนี้

การสอบถาม

รู้เบื้องต้นเกี่ยวกับระบบไฮดรอลิก:

ระบบไฮดรอลิกและส่วนประกอบไฮดรอลิกของเครื่องมือกลนำเข้าจากระบบ HAWEI ของเยอรมนี ระบบไฮดรอลิกได้รับการพัฒนาเป็นพิเศษสำหรับเครื่องดัด CNC

ระบบมีคุณสมบัติดังต่อไปนี้:

(1) ขับเคลื่อนโดยกลุ่มเซอร์โววาล์วไฟฟ้าไฮดรอลิก มีโครงสร้างที่กะทัดรัด ประสิทธิภาพการปิดผนึกที่แข็งแกร่ง ความแม่นยำในการซิงโครไนซ์สูง และอายุการใช้งานที่ยาวนาน
(2) วาล์วเติมเส้นผ่านศูนย์กลางภายนอกขนาดใหญ่ ความเร็วสูงและการสูญเสียต่ำ
(3) ปั๊มแรงดันสูงเกียร์ที่มีชื่อเสียงใช้เพื่อทนต่อแรงดันสูงและมีเสียงรบกวนต่ำ
(4) ซีลกระบอกใช้ส่วนประกอบซีลนำเข้าจากบริษัท NOK ของญี่ปุ่นซึ่งมีการสึกหรอต่ำและไม่มีการรั่วไหล
(5) ระบบไฮดรอลิกมีการป้องกันความปลอดภัยล้นล้น
(6) ความสูงของระดับน้ำมันมีหน้าจอที่ชัดเจนและใช้งานง่าย
(7) ระบบนำทางที่มีความแม่นยำสูง ระบบการวัดตำแหน่ง และฟังก์ชันการปรับสมดุลไฮดรอลิกสามารถตอบสนองความต้องการของการประมวลผลแบบเต็มความยาว
(8) เครื่องมือกลสามารถทำงานได้อย่างต่อเนื่องภายใต้ภาระที่กำหนด และระบบไฮดรอลิกไม่มีการรั่วไหลและมีความเสถียรอย่างต่อเนื่องด้วยความแม่นยำสูง

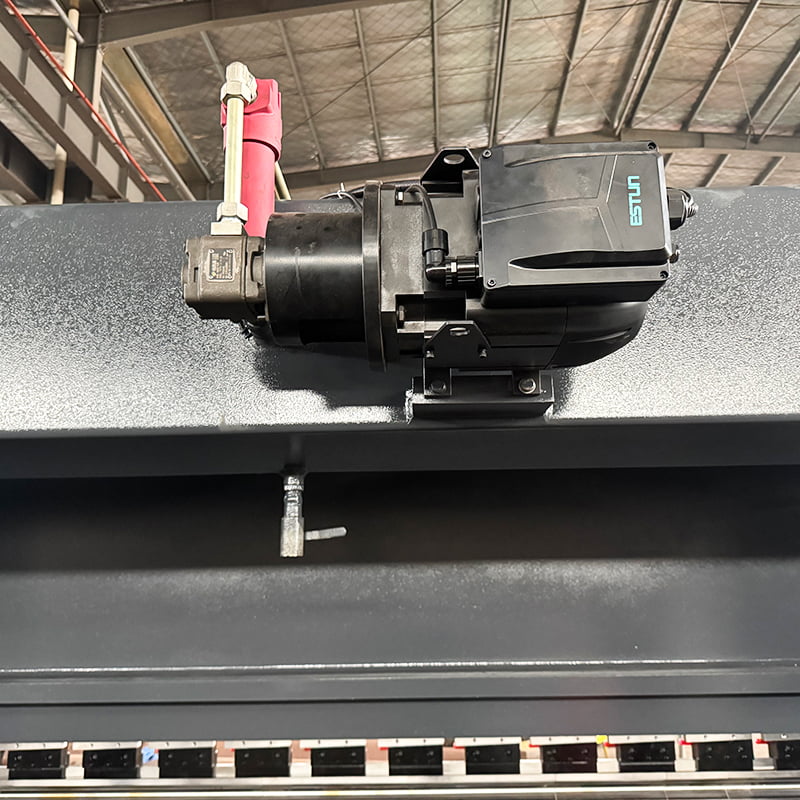

บทนำมอเตอร์

เครื่องจักร Nantong Pacific CNC Machine Tool Co., Ltd ใช้มอเตอร์ประสิทธิภาพสูงและประหยัดพลังงานจากแบรนด์ในประเทศและต่างประเทศที่มีชื่อเสียง เช่น Siemens ของเยอรมนี ประสิทธิภาพของมอเตอร์นี้สูงกว่ามอเตอร์มาตรฐานอย่างมาก ซึ่งตอบสนองความต้องการของลูกค้าในด้านเครื่องมือกลที่มีประสิทธิภาพสูงและใช้พลังงานต่ำ ในเวลาเดียวกัน เรายังนำเสนอเทคโนโลยีเซอร์โวมอเตอร์เสริม ซึ่งสามารถประหยัดพลังงานได้สูงสุดถึง 35% โดยใช้เซอร์โวมอเตอร์ ดังนั้นลูกค้าจึงได้รับประโยชน์จากประสิทธิภาพที่ดีขึ้นและต้นทุนการดำเนินงานที่ลดลง โดยมีเป้าหมายเพื่อให้บรรลุประสิทธิภาพไดนามิกสูงและปรับปรุงประสิทธิภาพการผลิตเครื่องจักรในขณะที่ยังคงใช้พลังงานต่ำ .

บทนำปั๊มน้ำมัน

ปั้มน้ำมันของเครื่องมือเครื่องดัดเป็นหนึ่งในแกนหลักของเครื่องดัด และคุณภาพส่งผลโดยตรงต่อประสิทธิภาพการทำงานของเครื่องดัด ปั๊มน้ำมันของเราใช้แบรนด์ดังในประเทศและต่างประเทศ เช่น ซันนี่ ในประเทศสหรัฐอเมริกา มีลักษณะของประสิทธิภาพ ความเสถียร และการประหยัดพลังงานสูง ซึ่งสามารถปรับปรุงความแม่นยำและความเร็วของเครื่องดัด ลดเสียงรบกวนและการใช้พลังงาน และมีอายุการใช้งานยาวนาน

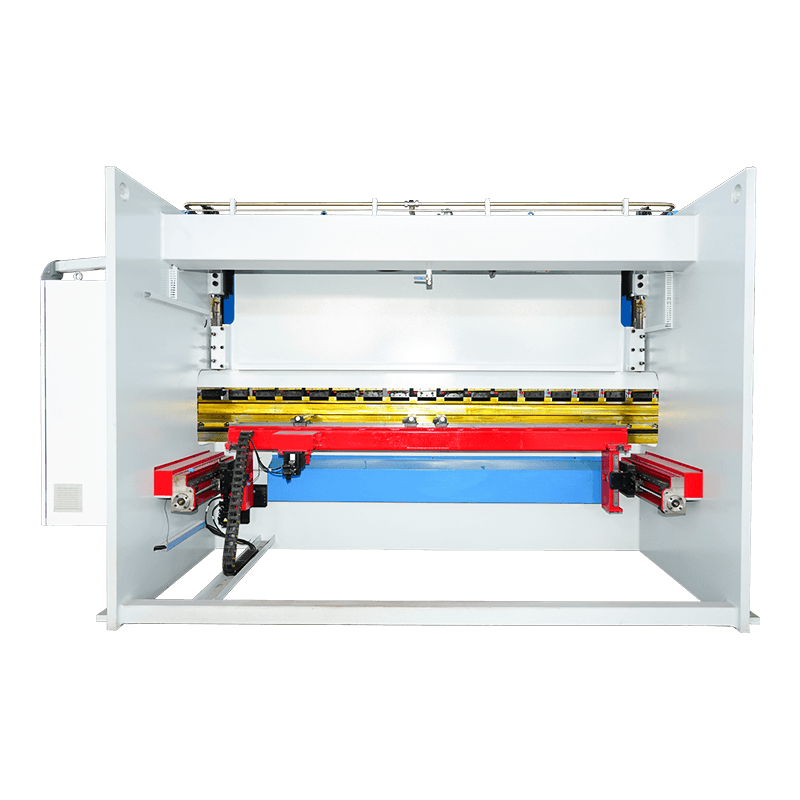

การแนะนำมาตรวัดด้านหลัง

แบ็คเกจทั้งหมดต้องผ่านกระบวนการอบคืนตัวที่อุณหภูมิสูงเพื่อขจัดความเครียดภายใน ปรับปรุงความทนทานของโลหะ และป้องกันการสูญเสียความแม่นยำเนื่องจากการเสียรูปของเฟรม
เพื่อให้มั่นใจถึงการเคลื่อนที่ของแกน X ของแบ็คเกจเครื่องจักรที่มีความแม่นยำสูง ซัพพลายเออร์ของเราจึงเป็นแบรนด์ที่มีชื่อเสียงทั้งหมด เช่น HIWIN บอลสกรูและลิเนียร์ไกด์ช่วยเพิ่มความแม่นยำและความสม่ำเสมอของเครื่องจักร แบ็คเกจของเราควบคุมโดยเซอร์โวมอเตอร์ ซึ่งให้การควบคุมและความแม่นยำในการทำงานที่ดีกว่าสเต็ปเปอร์มอเตอร์

ส่วนประกอบไฟฟ้า

เราใช้ส่วนประกอบของแท้ของ Schneider หรือ German Siemens นำเข้าจากฝรั่งเศส ซึ่งมีความเสถียรและทนทานสูง ตู้ไฟฟ้าเดิมที่ติดตั้งเครื่องนี้มีความสามารถในการป้องกันการรบกวนที่แข็งแกร่งและประสิทธิภาพทางไฟฟ้าที่เสถียร

ที่หนีบด่วน

กระชับ ตำแหน่ง และความแม่นยำมาก สามารถเปลี่ยนได้อย่างรวดเร็วและง่ายดายเพื่อให้ใช้เวลาได้อย่างมีประสิทธิภาพ

การกำหนดค่ามาตรฐาน

1. การกำหนดค่ามาตรฐานคือเครื่องดัด CNC 4 แกน (Y1, Y2, X, R) โต๊ะทำงานชดเชยก้านผูกแบบแมนนวลเป็นอุปกรณ์มาตรฐานสำหรับขนาด 3200 มม. ขึ้นไป

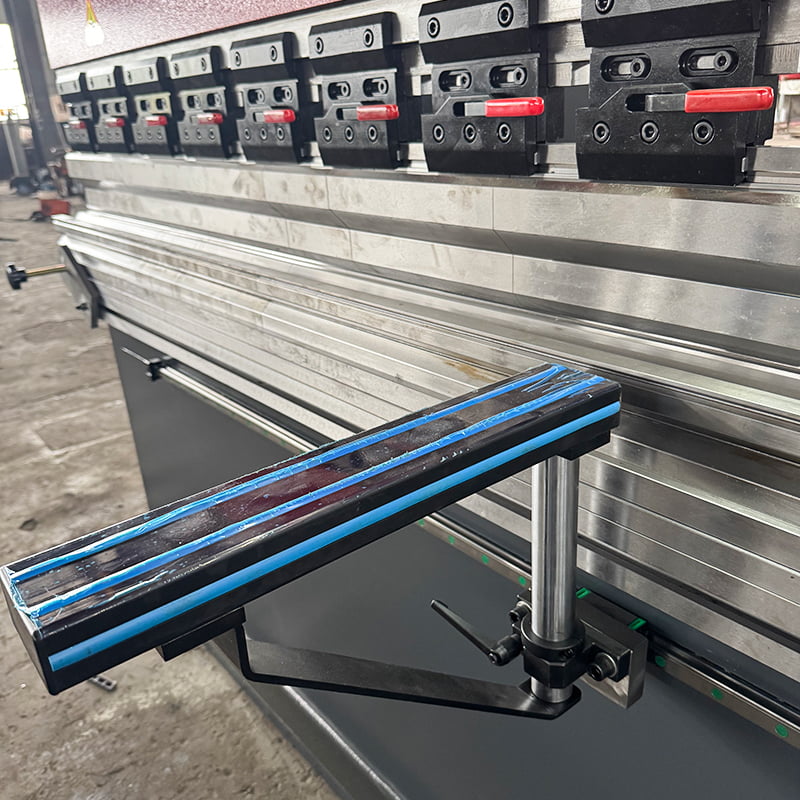

2. ส่วนรองรับด้านหน้าแบบถอดได้
3. เครื่องดัดใช้แม่พิมพ์แบบแบ่งส่วน ผลิตจากวัสดุ 42CRMO มีความแข็ง 42 องศา รับประกันอายุการใช้งานของแม่พิมพ์
4. แคลมป์ด่วน
5. มอเตอร์หลักใช้ Siemens ของเยอรมันหรือแบรนด์ที่มีชื่อเสียง ระบบไฮดรอลิกใช้ German Rexroth (BOSCH-REXROTH) และอุปกรณ์ไฟฟ้าหลักใช้ French Schneider หรือ German Siemens

การกำหนดค่าเสริมสำหรับเครื่องดัดแบบไฟฟ้า-ไฮดรอลิก:

1. แม่พิมพ์บนและล่างที่ปรับแต่งเป็นพิเศษ
2. ระบบหนีบไฮดรอลิก WILA หรือตัวหนีบแบบนิวแมติก
3. ตัวป้องกันเลเซอร์หรือตัวป้องกันอินฟราเรด
4. การชดเชยด้วยตนเอง การชดเชยไฟฟ้า หรือการชดเชยไฮดรอลิก
5. มอเตอร์หลักอัพเกรดเป็นเซอร์โวมอเตอร์
6. ราวกั้นสองด้านหรือด้านหลัง
7. เพิ่มไฟ LED ให้กับเครื่องมือกล
8. การเพิ่มแกน CNC เสริม
ข้อกำหนดพิเศษอื่นๆ ขึ้นอยู่กับการตรวจสอบราคาของบริษัท

เพื่อดูเบรกกดแบบซิงโครไนซ์ไฟฟ้าซีรีย์ WE67K

รุ่น	กำหนด แรงกดดัน (เคน)	หลังจากนั้น ของตาราง (มม.)	ทีนี้ ต่อไปแทร็บ (มม.)	คอหอย ที (มม.)	โรคหลอดเลือดสมอง (มม.)	ที่สูง (มม.)	หลักหลัก (กิโลวัตต์)	มีประโยชน์ (ก.)	ขนาดรวม LXWXH (มม.)
WE67K-63/2500	630	2500	2050	250	120	360	5.5	4600	2600x1500x2000
WE67K-63/3200	630	3200	2600	280	120	360	5.5	5500	3300x1580x2100
WE67K-100/2500	1000	2500	2050	320	150	420	7.5	6800	2600x1600x2480
WE67K-100/3200	1000	3200	2600	320	150	420	7.5	8000	3300x1620x2480
WE67K-100/4000	1000	4000	3600	350	150	420	7.5	9200	4100x1620x2480
WE67K-125/2500	1250	2500	2050	320	150	420	7.5	6950	2600x1600x2480
WE67K-125/3200	1250	3200	2600	320	150	420	7.5	8200	3300x1620x2480
WE67K-125/4000	1250	4000	3600	350	150	420	7.5	9500	4100x1620x2480
WE67K-160/3200	1600	3200	2600	400	200	480	11	11000	3300x1620x2480
WE67K-160/4000	1600	4000	3600	400	200	480	11	13000	4100x1620x2480
WE67K-200/3200	2000	3200	2600	400	200	520	15	12800	3300x1650x2980
WE67K-200/4000	2000	4000	3600	400	200	520	15	15800	4100x1680x3000
WE67K-200/6000	2000	6000	4800	400	200	520	18.5	23500	6100x1750x3150
WE67K-250/3200	2500	3200	2600	400	200	520	18.5	13800	3300x1650x2980
WE67K-250/4000	2500	4000	3600	400	200	520	18.5	15200	4100x1680x3000
WE67K-250/6000	2500	6000	4800	400	200	520	18.5	24600	6100x1750x3150
WE67K-300/3200	3000	3200	2600	350	250	560	22	16600	3300X2050X3000
WE67K-300/4000	3000	4000	3600	350	250	560	22	20800	4100X2080X3100
WE67K-300/6000	3000	6000	4800	350	250	560	22	29000	6100X2080X3350
WE67K-400/4000	4000	4000	3600	350	250	580	37	27000	4100X2080X3200
WE67K-400/6000	4000	6000	4750	400	250	580	37	38500	6100X2180X3580
WE67K-500/4000	5000	4000	3600	350	250	580	37	28000	4100X2080X3250
WE67K-500/6000	5000	6000	4750	400	250	580	37	39000	6100X2180X3580
