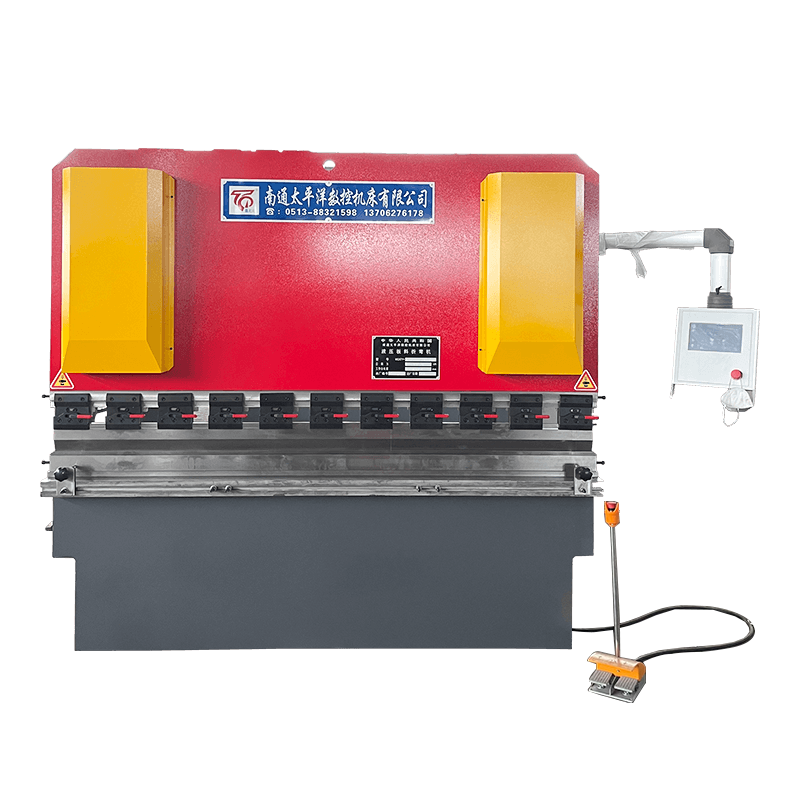

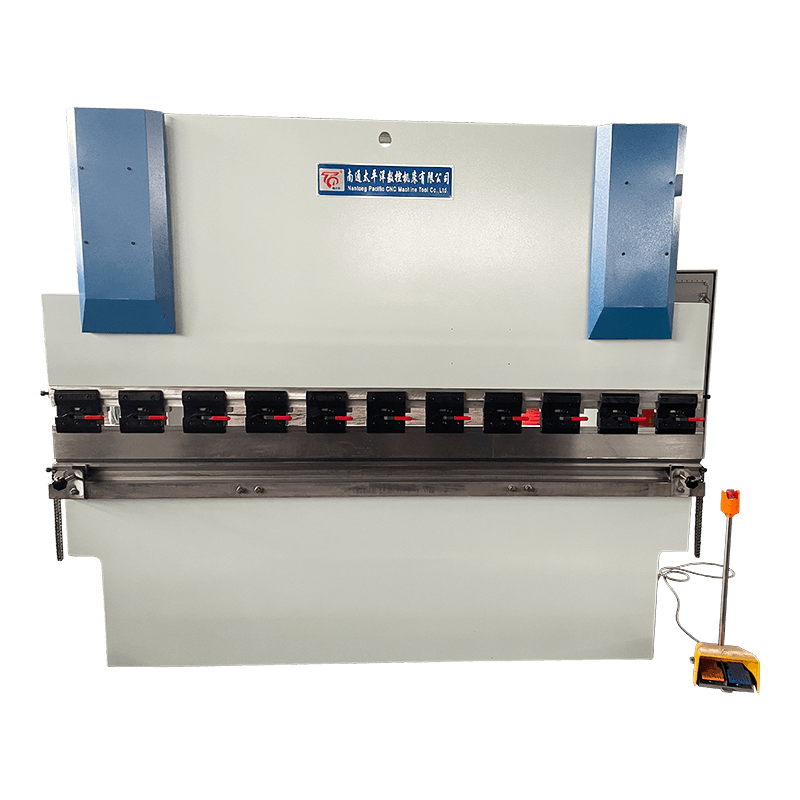

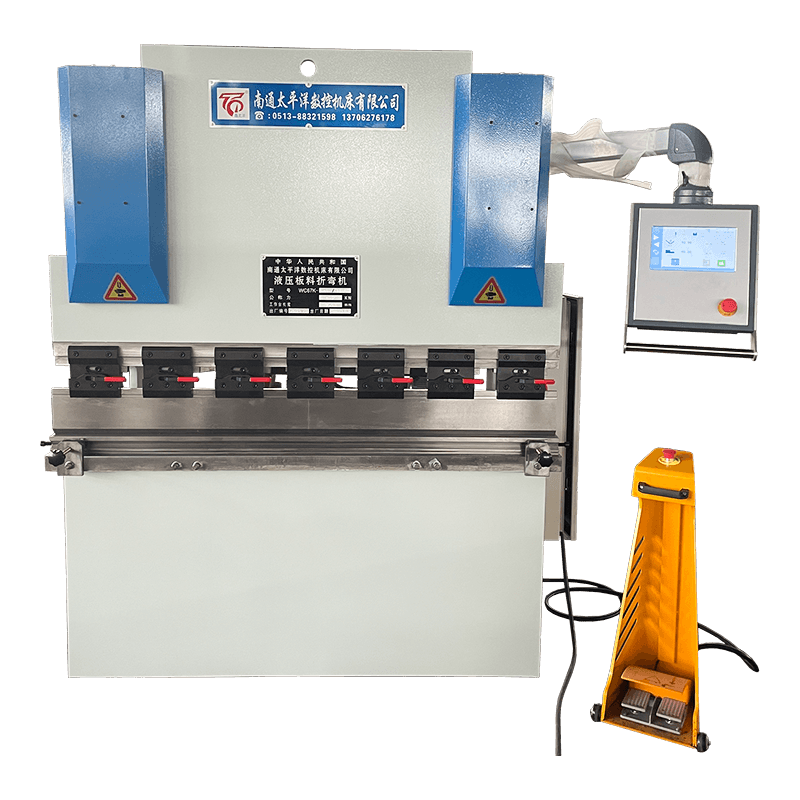

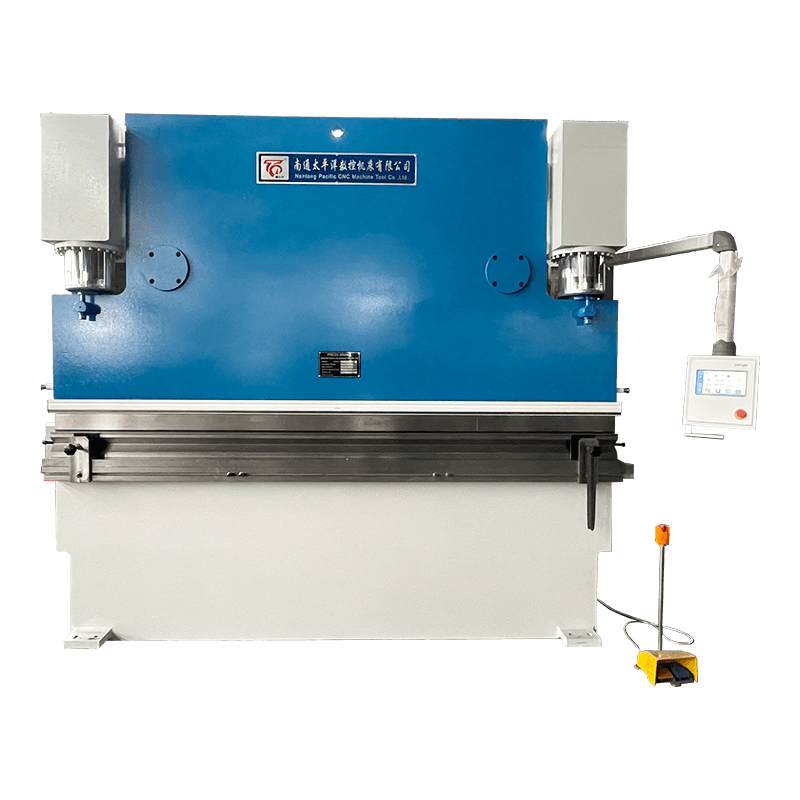

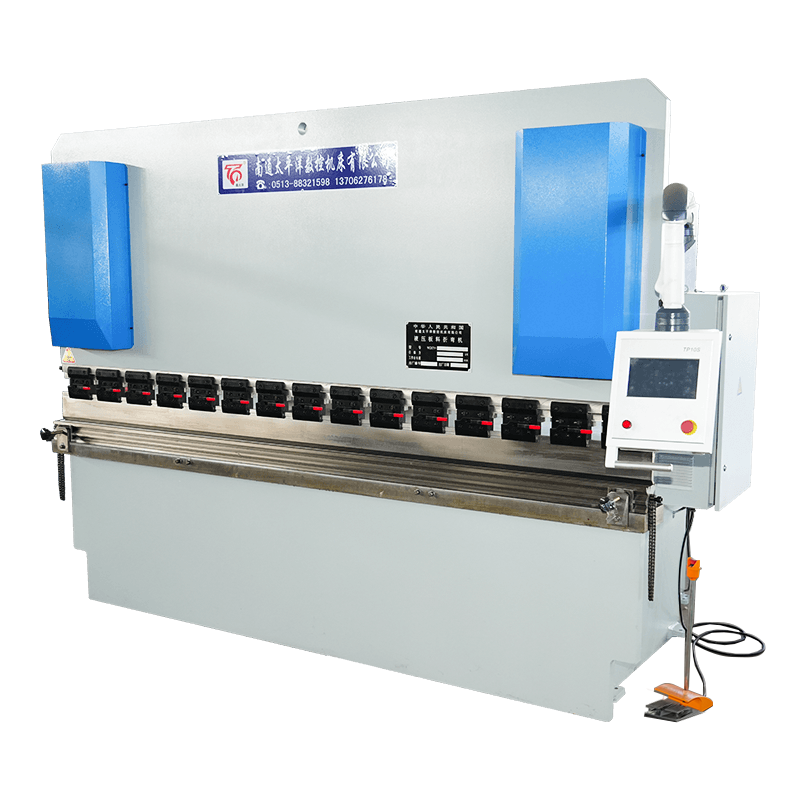

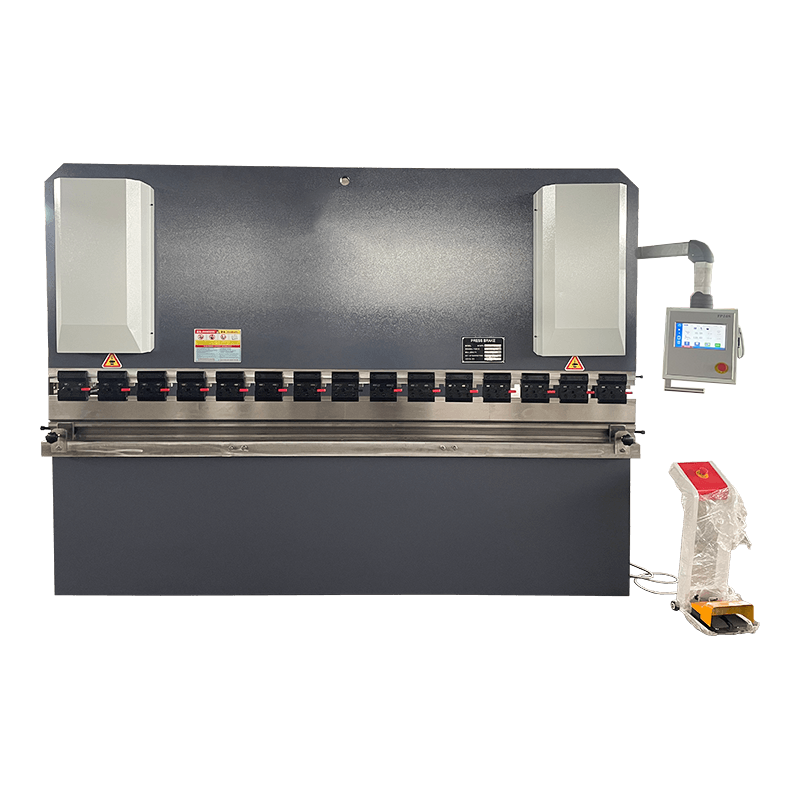

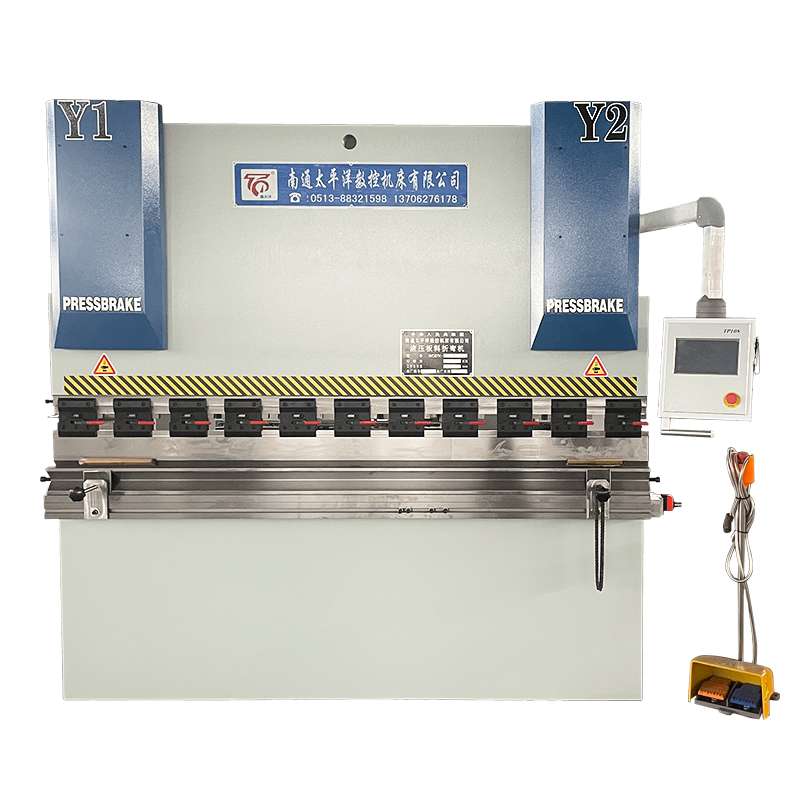

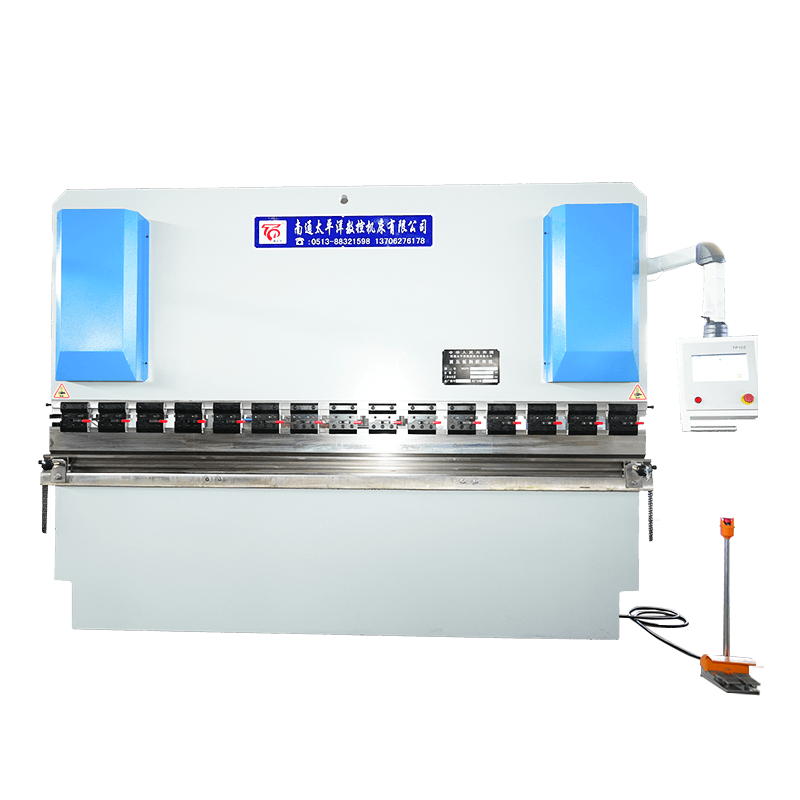

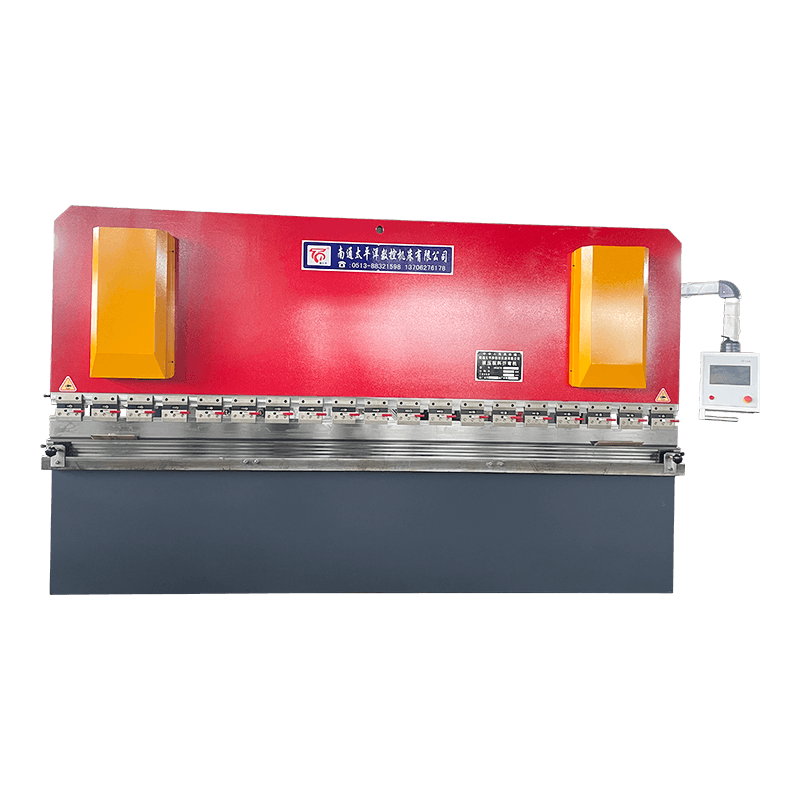

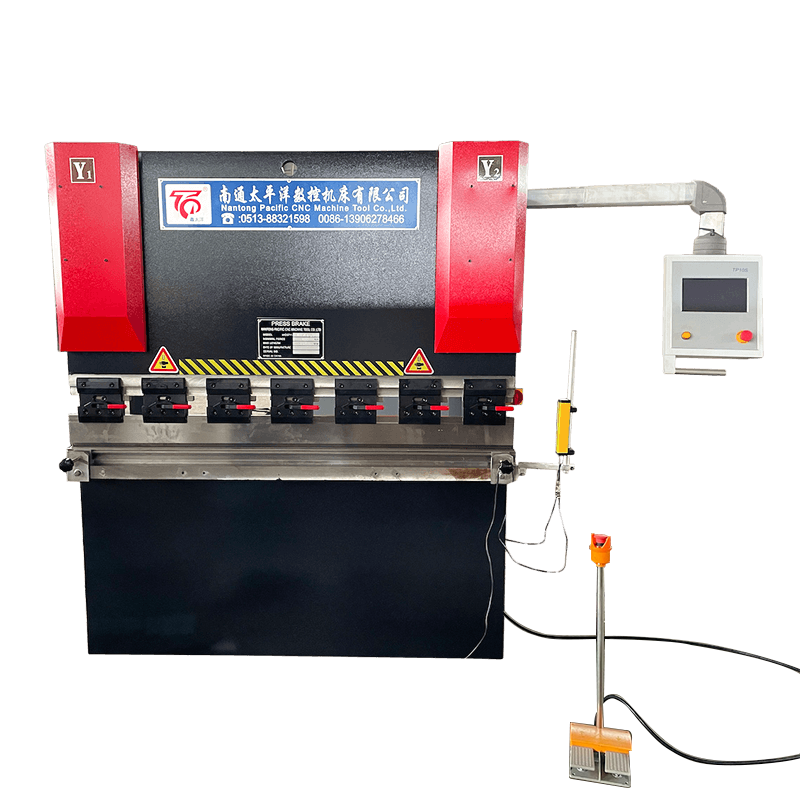

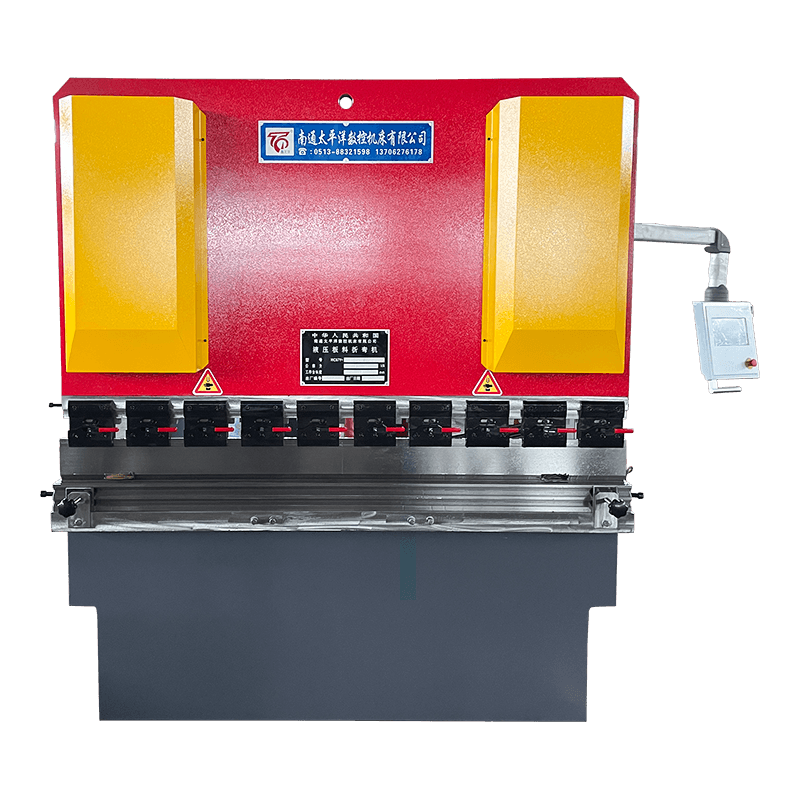

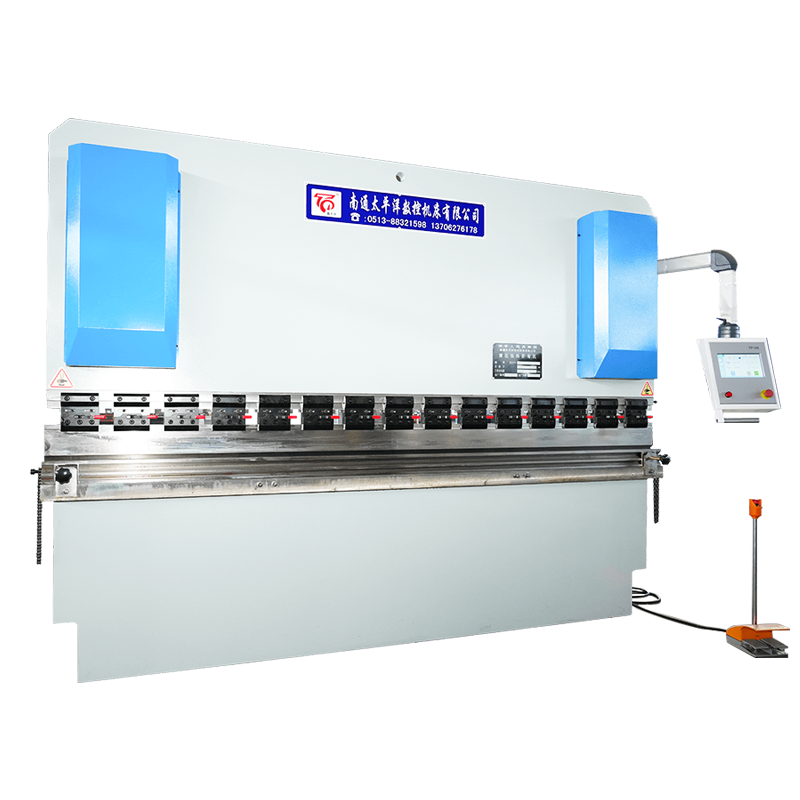

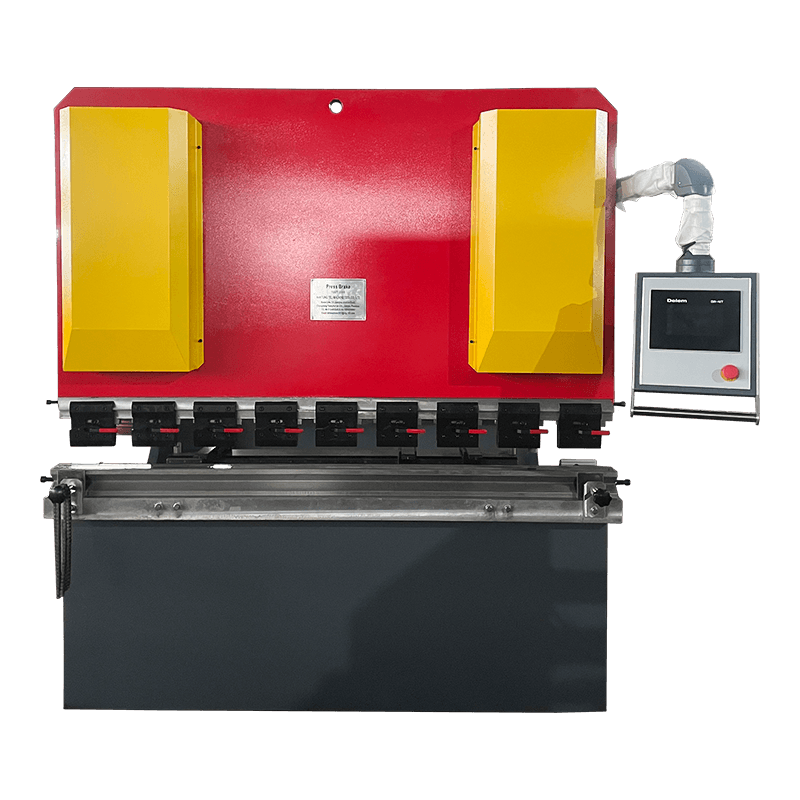

WC67K ซีรีส์ Torsion Axis Synchronous CNC เครื่องดัดโลหะแผ่นไฮดรอลิก

เบรคกดไฮดรอลิก CNC ซีรีส์ WC67K เป็นเครื่องดัดโลหะแผ่นระดับกลางที่มีความแม่นยำสูง ซึ่งใช้กันอย่างแพร่หลายในการผลิตโลหะ ตู้ไฟฟ้า เครื่องครัว และอุตสาหกรรมเหล็กโครงสร้าง โดยทั่วไปจะมาพร้อมกับระบบ CNC TP10S หรือ DA41T (Swiss Cybelec CT8 เป็นอุปกรณ์เสริม) ให้ประสิทธิภาพที่เสถียร ความแม่นยำสูง และความสามารถในการตั้งโปรแกรมที่ยืดหยุ่นสำหรับงานดัดที่ซับซ้อน

คุณสมบัติที่สำคัญ
โครงสร้างเหล็กทั้งหมดแข็ง: เครื่องจักรทั้งหมดใช้โครงเชื่อมแผ่นเหล็กสำหรับงานหนัก ซึ่งตรวจสอบโดยซอฟต์แวร์วิเคราะห์ความเค้นของ ANSYS เพื่อให้มั่นใจถึงเสถียรภาพ ความแข็งแกร่ง และความแม่นยำที่สม่ำเสมอภายใต้ภาระหนักในระยะยาว

เครื่องมือแบบแบ่งส่วนได้: สามารถแบ่งแม่พิมพ์ทั้งแม่พิมพ์บนและล่างได้ตามความต้องการของลูกค้า ปรับให้เข้ากับชิ้นงานที่มีความยาวและรูปร่างต่างกัน และปรับปรุงความยืดหยุ่นในการผลิต

เกจวัดด้านหลังที่ควบคุมด้วยเซอร์โว: เกจวัดด้านหลังและจังหวะการเลื่อนขับเคลื่อนด้วยเซอร์โวมอเตอร์ที่ควบคุมโดยไดรเวอร์เซอร์โวเฉพาะ ทำให้มั่นใจในความแม่นยำของตำแหน่งสูงและความสามารถในการทำซ้ำสำหรับขนาดการดัดที่แม่นยำ

การควบคุม CNC แบบหลายแกน: ระบบจะควบคุมแกน X (แบ็คเกจ) และแกน Y (จังหวะสไลด์) และสามารถจัดเก็บโปรแกรมได้หลายชุดเพื่อการเรียกคืนอย่างรวดเร็ว ลดความคล่องตัวในการผลิตเป็นชุด และลดเวลาการตั้งค่า

การเขียนโปรแกรมมุมอัจฉริยะ: ระบบ CNC รองรับการตั้งโปรแกรมมุมโดยการป้อนความยาววัสดุ ความหนา และพารามิเตอร์ของแม่พิมพ์ คำนวณและตั้งค่าพารามิเตอร์การดัดที่ต้องการโดยอัตโนมัติเพื่อให้ได้ผลลัพธ์ที่สม่ำเสมอ

การป้องกันความปลอดภัยขั้นสูง: สวิตช์เท้าเหยียบมีฟังก์ชันหยุดฉุกเฉิน เพื่อให้มั่นใจว่าจะปิดเครื่องทันทีในกรณีเกิดสถานการณ์ที่ไม่คาดคิด เพื่อปกป้องทั้งผู้ปฏิบัติงานและเครื่อง

การใช้งาน
เครื่องกดเบรก CNC แกนทอร์ชั่นนี้เหมาะสำหรับการดัดเหล็กคาร์บอน สแตนเลส อลูมิเนียม และแผ่นโลหะอื่นๆ ในอุตสาหกรรมต่างๆ ได้แก่:

  • การประชุมเชิงปฏิบัติการการแปรรูปโลหะแผ่น
  • การผลิตตู้ไฟฟ้าและตู้หุ้ม
  • ผลิตอุปกรณ์ครัวและเครื่องใช้ในบ้าน
  • การก่อสร้างและการผลิตเหล็กโครงสร้าง

การสอบถาม

คำอธิบายผลิตภัณฑ์

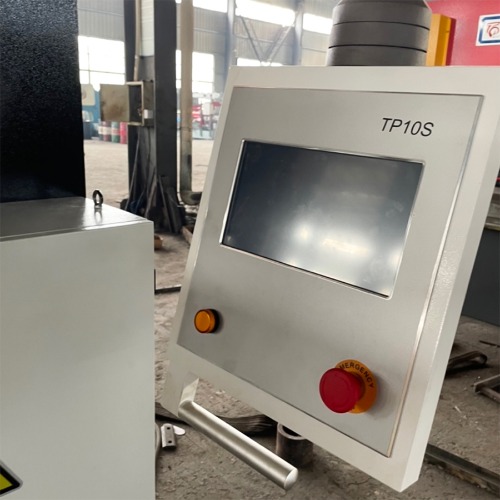

การแนะนำระบบ TP10S:

• ระบบหน้าจอสัมผัส TFT ความละเอียดสูงและคอนทราสต์สูงขนาด 10 นิ้ว
• หน้าเพจเรียบง่ายและมีปุ่มขนาดใหญ่ใช้งานง่ายกว่า
• รูปแบบการเขียนโปรแกรมตามเมนู ส่วนติดต่อผู้ใช้ใช้งานง่ายและเป็นมิตร
• ผู้ควบคุมและผู้ขับขี่ใช้การสื่อสารแบบบัสความเร็วสูงและเชื่อถือได้
• เดินสายสะดวกและบำรุงรักษาง่าย
• การตั้งโปรแกรมที่สมบูรณ์แบบสามารถปรับปรุงประสิทธิภาพของการดัดหลายขั้นตอนแบบแบตช์ได้
• การแสดงสัญญาณเตือนแบบโต้ตอบ
• ภาษาเสริม: จีน อังกฤษ
• เพิ่มประสิทธิภาพการดัดงอ
• รองรับการคำนวณมุมและความยาวการดัดอัตโนมัติ
• รองรับการชดเชยมุมและการชดเชยความยาว
• รองรับฟังก์ชั่นหลบหนี
• รองรับการจัดการแม่พิมพ์
• สามารถจัดเก็บลำดับการดัดและผลิตภัณฑ์ได้หลายขั้นตอน ฟังก์ชั่นอันทรงพลัง
• ความน่าเชื่อถือสูงและความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง
• รองรับการกำหนดค่าวาล์ว
• ฟังก์ชันจำกัดซอฟต์
• การเปลี่ยนแกนแบบแมนนวล (การป้องกันด้วยรหัสผ่าน)
• ฟังก์ชั่นการสอนการนำทางแกน X\Y (การป้องกันด้วยรหัสผ่าน)

ด้วย DA41T:

คุณสมบัติด้านประสิทธิภาพของเครื่องมือกล

• เครื่องจักรทั้งหมดใช้โครงสร้างการเชื่อมแผ่นเหล็ก และซอฟต์แวร์วิเคราะห์ความเครียดของ ANSYS ช่วยให้มั่นใจในเสถียรภาพและความแม่นยำของเครื่องจักร
• แม่พิมพ์บนและล่างสามารถแบ่งส่วนได้ตามความต้องการของลูกค้า เพื่อปรับให้เข้ากับการแปรรูปผลิตภัณฑ์ที่มีขนาดแตกต่างกัน
• เซอร์โวมอเตอร์ที่ควบคุมเกจด้านหลังและระยะชักของกระบอกสูบถูกควบคุมโดยไดรเวอร์เซอร์โว ซึ่งสามารถให้ความแม่นยำในการทำงานสูงขึ้น
• แกน X (แบ็คเกจ) และแกน Y (จังหวะกระบอกสูบหรือจังหวะของตัวเลื่อน) สามารถควบคุมได้โดยระบบ และระบบสามารถจัดเก็บโปรแกรมได้หลายชุดเพื่ออำนวยความสะดวกในการประมวลผลผลิตภัณฑ์ตามมา
• ระบบ DA-41S สามารถตั้งโปรแกรมมุมได้โดยการป้อนความยาวและความหนาของวัสดุ และพารามิเตอร์ของแม่พิมพ์
• ฟังก์ชันหยุดฉุกเฉินด้วยสวิตช์เท้าเหยียบช่วยให้แน่ใจว่าเครื่องจะหยุดทำงานในกรณีฉุกเฉิน
• ผลิตภัณฑ์มีการกำหนดค่าสูง ความเร็วในการทำงานที่รวดเร็ว และประสิทธิภาพที่เสถียรยิ่งขึ้น

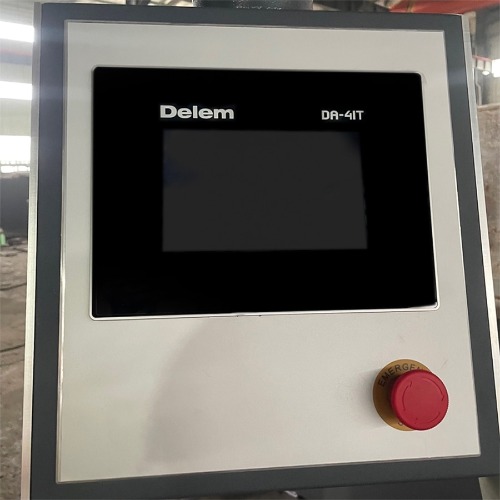

ข้อมูลเบื้องต้นเกี่ยวกับระบบ DA41T

ข้อกำหนดทางเทคนิค

- หมายเลขโปรแกรม

- จำนวนขั้นตอนโปรแกรมสูงสุด 25

- การแปลงเมตริก/อิมพีเรียล

- หน่วยความจำปิดเครื่อง

- การนับเวลาการทำงานของเครื่องจักร

พารามิเตอร์แกน

- ระยะการเดินทาง: 0-9999.99 มม

- ระยะหลบหนี: 0-9999.99 มม

- ช่วงการแก้ไขตำแหน่ง: 0-9999.99 มม

- โปรแกรม Escape ได้

- การถ่ายโอนแกนแบบซิงโครนัส

- การเคลื่อนที่แบบแมนนวลของแกนใด ๆ

การติดตั้ง

- การติดตั้งแผงแนวตั้ง

- ขนาด: 189x257x40มม

ฟังก์ชั่นการเขียนโปรแกรม

- ส่วนต่อประสานที่ใช้งานง่าย

- การตั้งค่าการเขียนโปรแกรมข้อมูล

- มุมดัด

- การตั้งค่าพารามิเตอร์แม่พิมพ์

- ตำแหน่งเกจวัดหลัง

- ฟังก์ชั่นหลบหนี

- กลับแกน Y

- การแก้ไขแกน Y

- การเลือกความเร็วการดัด

- จำนวนโปรแกรม

ฟังก์ชั่นการคำนวณ

- การคำนวณความลึกของแกน Y

บูรณาการภายใน

- โหมดการวินิจฉัย

อินพุต/เอาต์พุตควบคุมแกน

- /-เซอร์โวมอเตอร์ 10V

- การควบคุมมอเตอร์ AC ความเร็วสองระดับ

- การควบคุมขั้นตอนเดียวพร้อมเอาต์พุตทิศทาง (การทำงานความถี่ตัวแปร)

อินพุต/เอาต์พุตดิจิตอล

- การกำหนดค่าจุดอินพุต/เอาต์พุตที่ยืดหยุ่น

- การแยกสัญญาณออกอากาศและโทรทัศน์

อินเทอร์เฟซ

- อินเทอร์เฟซตัวเข้ารหัส TTL

- ความถี่ในการนับ 1MHz

- 5V หรือ 12V อินพุตแบบยูนิโพลาร์หรือดิฟเฟอเรนเชียล

- DNC RS-232C ฟูลดูเพล็กซ์

ฟังก์ชั่นเสริม

- การเลือกหลายภาษา

- การสำรองข้อมูลแบบออฟไลน์และการเรียกพารามิเตอร์และโปรแกรม

การกำหนดค่ามาตรฐานของเครื่อง:

• ระบบ CNC TP10S มาตรฐาน แกน R แบบแมนนวล
• ส่วนรองรับด้านหน้าแบบตายตัวและถอดออกได้
• แม่พิมพ์เครื่องดัดงอทำจากวัสดุ 42CRMO มีความแข็ง 42 องศา ซึ่งรับประกันอายุการใช้งานของแม่พิมพ์
• แคลมป์ด่วน
• แกน X ถูกควบคุมโดยบอลสกรูและลิเนียร์ไกด์

ทางเลือก:

• การป้องกันโฟโตอิเล็กทริกหรือเลเซอร์
• แม่พิมพ์พิเศษ
• ระบบชดเชยทางกลหรือระบบชดเชยไฮดรอลิก
• การปรับแต่งแสงสว่างหรือราวกั้น
• แกน R อัตโนมัติ
• ข้อกำหนดพิเศษอื่นๆ ขึ้นอยู่กับการตรวจสอบราคาของบริษัท

พารามิเตอร์หลักของเบรกกดไฮดรอลิกซีรีส์ WC67Y / K

รุ่น

ที่กำหนด
ความกดดัน
(เคเอ็น)

ความยาว
ของตาราง
(มม.)

ระยะทาง
ระหว่างเฟรม
(มม.)

คอหอย
ความลึก
(มม.)

โรคหลอดเลือดสมอง
(มม.)

เปิดความสูง
(มม.)

มอเตอร์หลัก
(กิโลวัตต์)

น้ำหนัก
(กก.)

ขนาดโดยรวม
LXWXH
(มม.)

WC67Y/K-40/1600

400

1600

1150

250

100

340

4

2000

1750x1350x1900

WC67Y/K-40/2200

400

2200

1850

250

100

340

4

2500

2300x1350x1900

WC67Y/K-40/2500

400

2500

2050

250

100

340

4

2800

2600x1400x1950

WC67Y/K-63/2500

630

2500

2050

250

120

360

5.5

4500

2600x1400x2000

WC67Y/K-63/3200

630

3200

2600

250

120

360

5.5

5400

3300X1450X2100

WC67Y/K-80/2500

800

2500

2050

250

120

380

7.5

5800

2650X1420X2120

WC67Y/K-80/3200

800

3200

2600

250

120

380

7.5

6100

3300X1450X2100

WC67Y/K-100/2500

1000

2500

2050

320

120

385

7.5

6100

2650X1450X2200

WC67Y/K-100/3200

1000

3200

2600

320

120

385

7.5

6600

3300X1450X2200

WC67Y/K-100/4000

1000

4000

3200

320

120

385

7.5

8000

4100X1450X2200

WC67Y/K-125/2500

1250

2500

2050

320

120

385

7.5

6300

2650X1550X2200

WC67Y/K-125/3200

1250

3200

2600

320

120

385

7.5

7000

3300X1550X2200

WC67Y/K-125/4000

1250

4000

3200

320

120

385

7.5

8200

4100X1550X2200

WC67Y/K-160/3200

1600

3200

2600

320

200

470

11

10000

3300X1780X2500

WC67Y/K-160/4000

1600

4000

3200

320

200

470

11

12000

4100X1780X2520

WC67Y/K-200/3200

2000

3200

2600

320

200

485

11

12000

3300X1750X2680

WC67Y/K-200/4000

2000

4000

3200

320

200

485

11

13800

3300X1750X2680

WC67Y/K-250/3200

2500

3200

2600

320

250

560

18.5

13600

3300X2000X2880

WC67Y/K-250/4000

2500

4000

3200

320

250

560

18.5

15000

4100X2050X2980

WC67Y/K-300/3200

3000

3200

2600

350

250

560

22

16000

3300X2050X3000

WC67Y/K-300/4000

3000

4000

3200

350

250

560

22

20000

4100X2080X3100

WC67Y/K-300/6000

3000

6000

4700

350

250

560

22

28000

6100X2080X3250

WC67Y/K-400/3200

4000

3200

2600

350

250

580

37

20000

3300X2000X3000

WC67Y/K-400/4000

4000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-400/6000

4000

6000

4750

400

250

580

37

37500

6100X2180X3580

WC67Y/K-500/4000

5000

4000

3200

350

250

580

37

26000

4100X2080X3150

WC67Y/K-500/6000

5000

6000

4750

400

250

580

37

37500

6100X2180X3580
