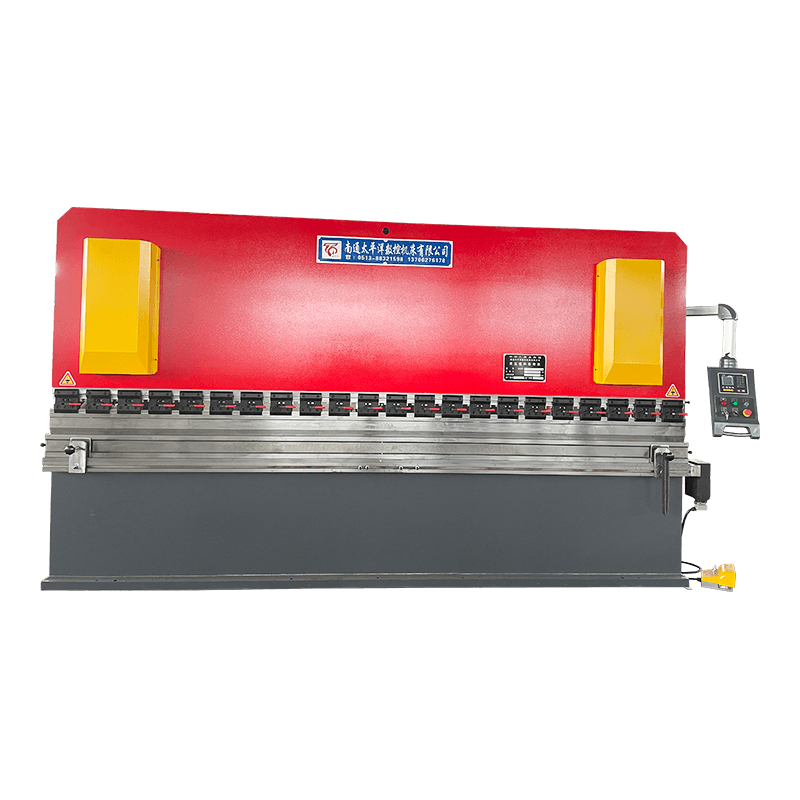

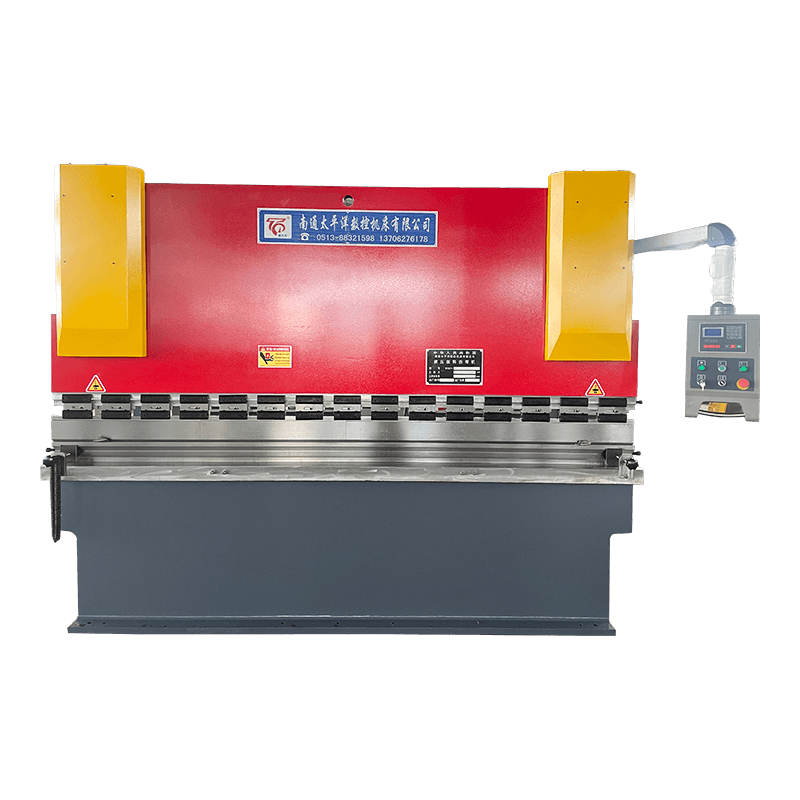

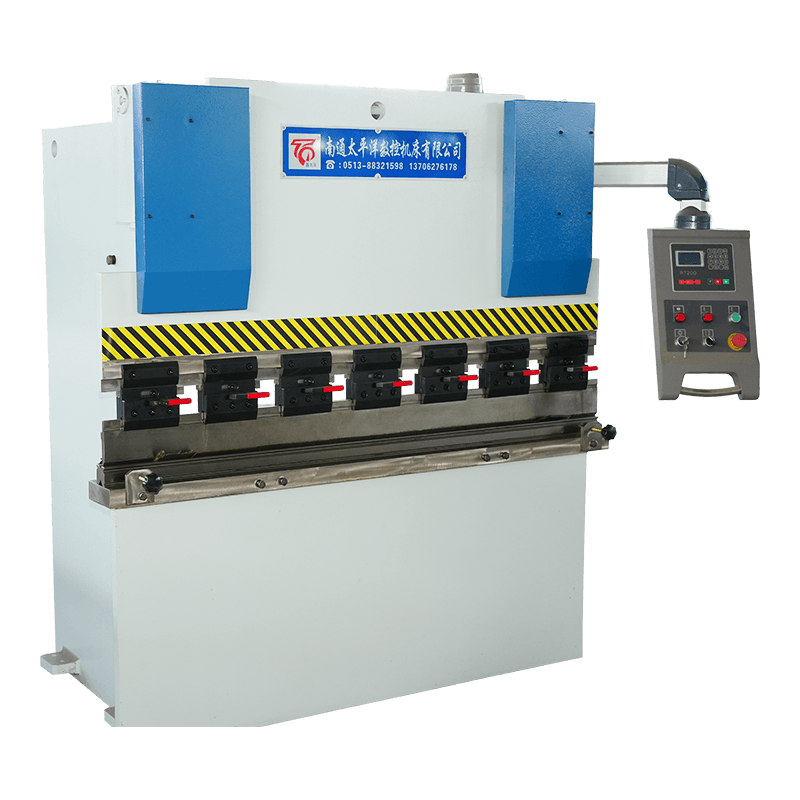

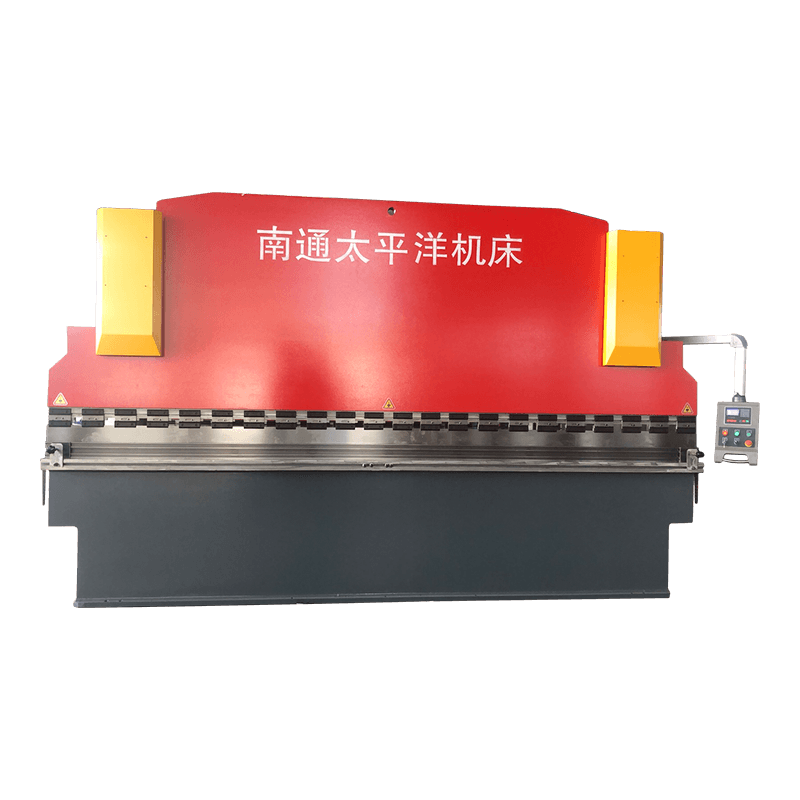

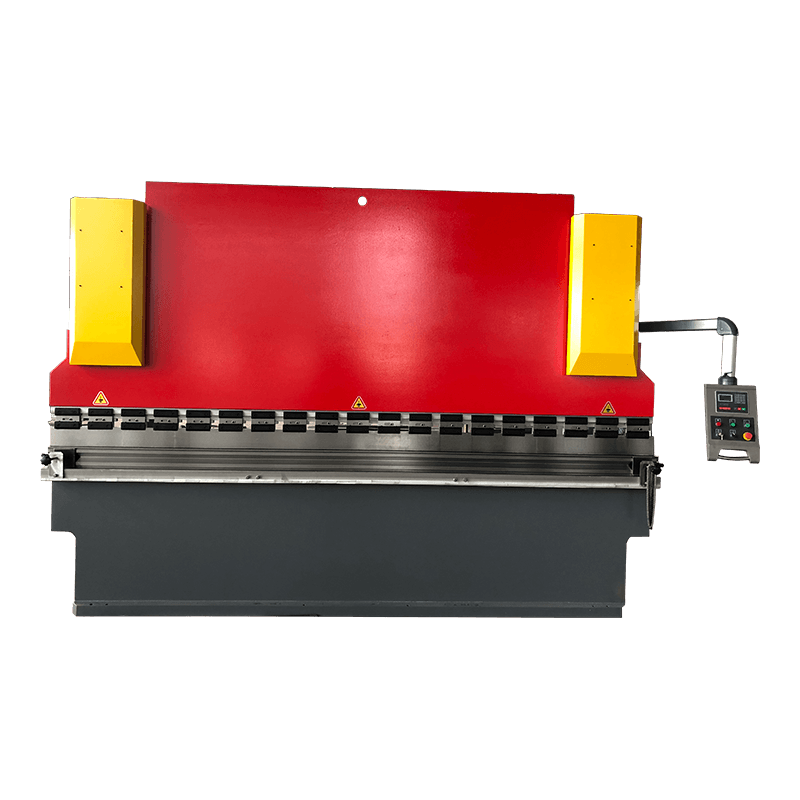

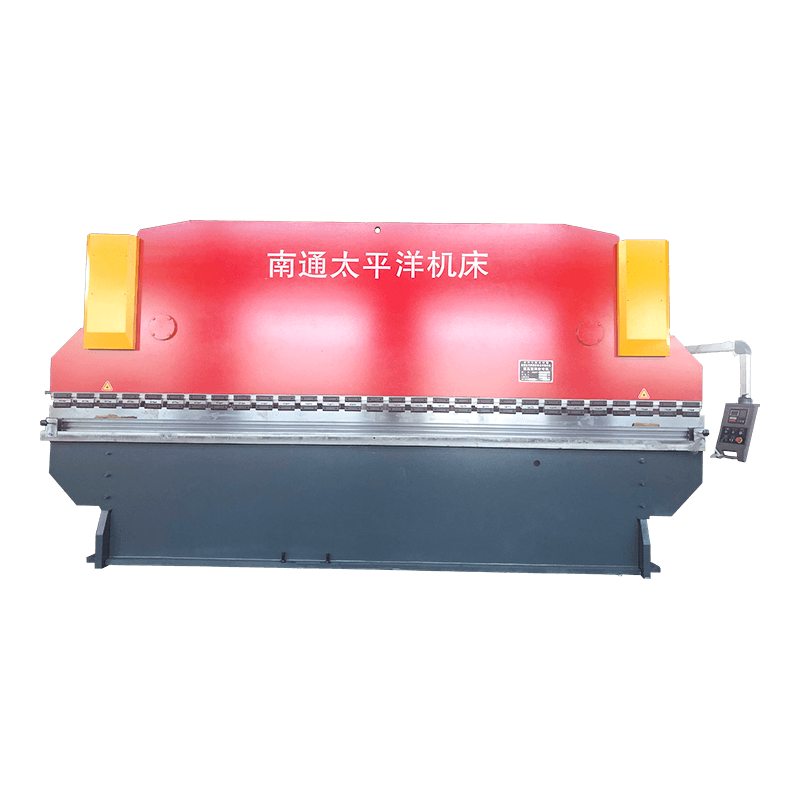

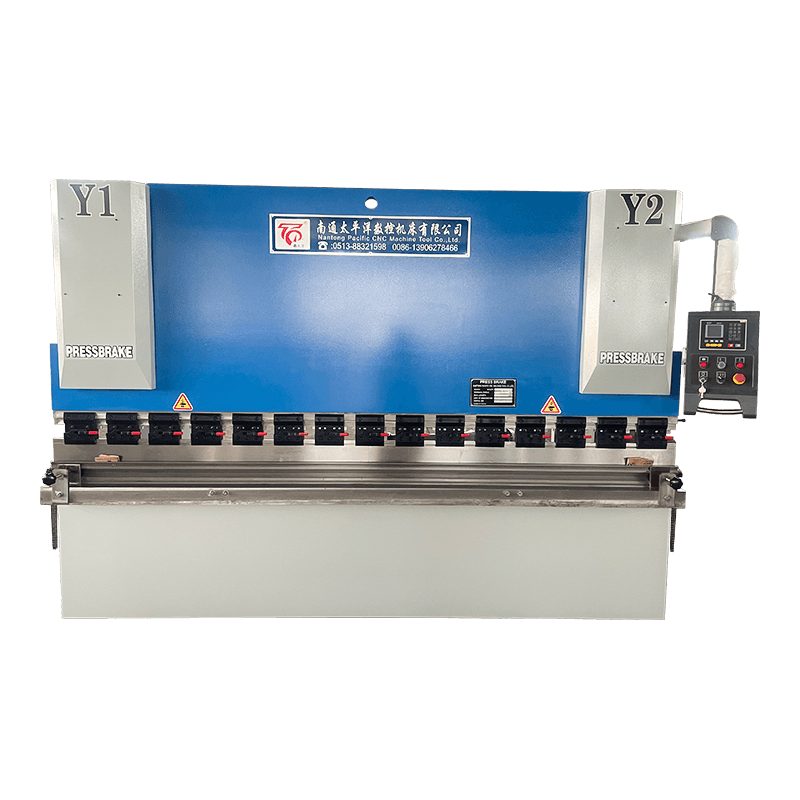

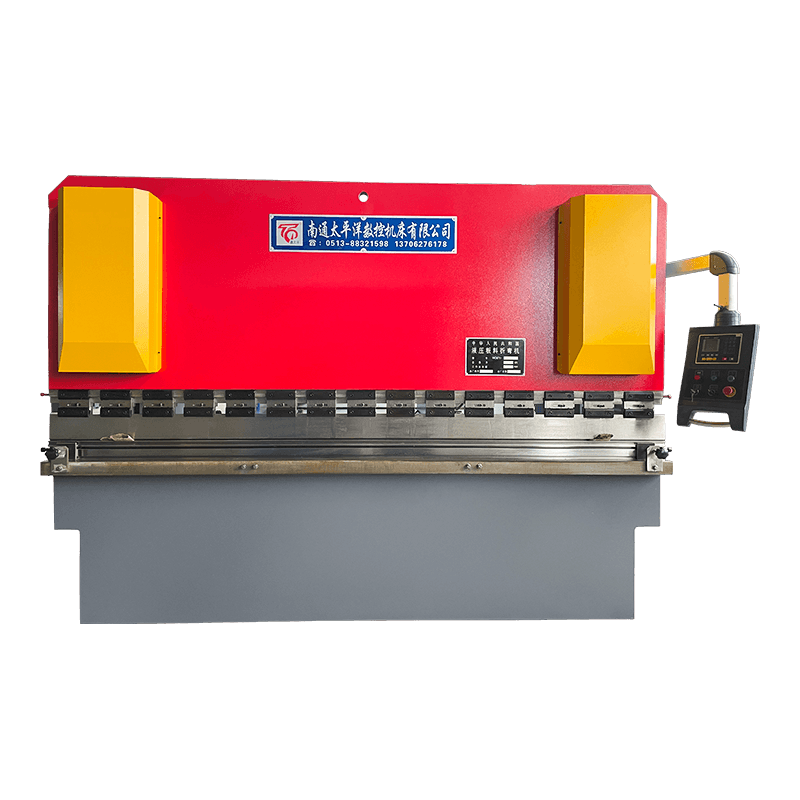

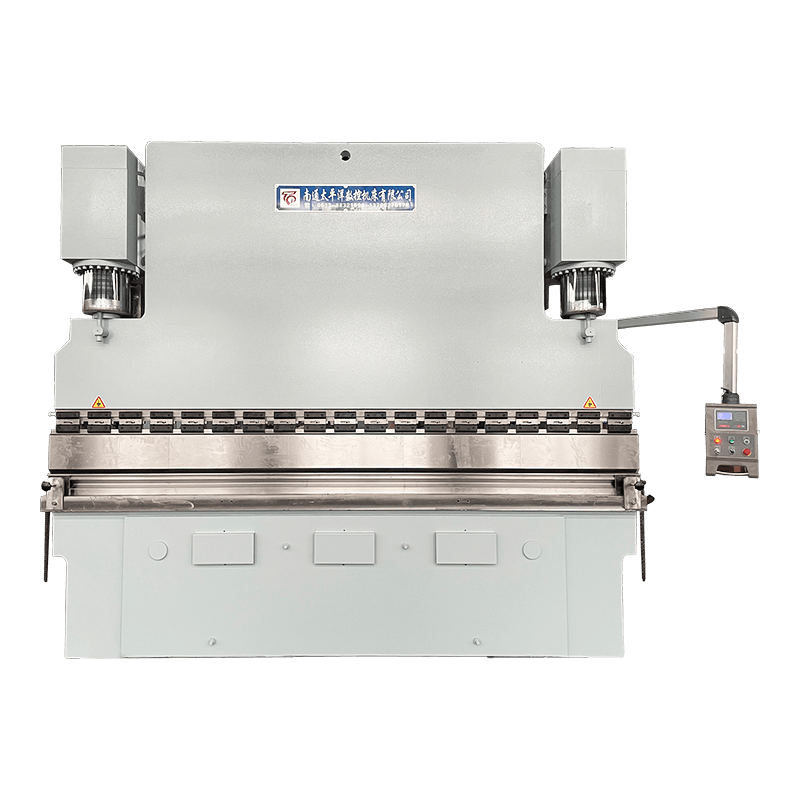

WC67Y-Series เครื่องดัดโลหะแผ่นไฮดรอลิก

เครื่องกดเบรกไฮดรอลิกซีรีส์ WC67Y เป็นเครื่องดัดโลหะแผ่น NC ที่คุ้มค่า ซึ่งใช้กันอย่างแพร่หลายในโรงงานแปรรูปโลหะ การผลิต HVAC และการผลิตทั่วไป เครื่องดัดไฮดรอลิกนี้ติดตั้งระบบควบคุม NC E21 หรือ RT200 ผสมผสานประสิทธิภาพที่เชื่อถือได้ ใช้งานง่าย และบำรุงรักษาต่ำ ทำให้เป็นตัวเลือกแรกสำหรับสภาพแวดล้อมการผลิตขนาดเล็กถึงขนาดกลาง

คุณสมบัติที่สำคัญ
โครงสร้างรอยเหล็กทั้งหมด: โครงเครื่องทั้งหมดใช้โครงสร้างเชื่อมเหล็กทั้งหมดพร้อมการบำบัดความเครียดจากแรงสั่นสะเทือน ออกแบบและตรวจสอบด้วยซอฟต์แวร์วิเคราะห์ความเค้นของ ANSYS ช่วยให้มั่นใจถึงความแข็งแรงเชิงกล ความแข็งแกร่ง และความเสถียรในระยะยาว

แม่พิมพ์ส่วนบนแบบแบ่งส่วนได้: เครื่องมือด้านบนสามารถแบ่งส่วนได้ตามความต้องการของลูกค้า ปรับให้เข้ากับการประมวลผลชิ้นงานที่มีขนาดและรูปร่างต่างกัน ช่วยเพิ่มความยืดหยุ่นในการผลิต

ระบบควบคุม NC: เมื่อติดตั้งตัวควบคุม E21 NC ระบบจะตั้งโปรแกรมระยะชักของเกจด้านหลังและระยะเคลื่อนที่ของตัวกระทุ้ง และสามารถจัดเก็บโปรแกรมได้มากถึง 40 ชุดเพื่อการตั้งค่างานการดัดที่แตกต่างกันอย่างรวดเร็ว

กระบวนการตัดเฉือนที่แม่นยำ: โครงเครื่องจักรผ่านการเจียร คว้าน และล้างแบบเต็มกระบวนการ ทำให้มั่นใจได้ถึงความแม่นยำและความน่าเชื่อถือสูงในระหว่างการใช้งานระยะยาว

เกจวัดกลับแบบแข็ง: โครงสร้างเหล็กด้านหลังช่วยให้วางตำแหน่งได้อย่างมั่นคงและแม่นยำ ช่วยให้มั่นใจได้ถึงขนาดการดัดงอที่สม่ำเสมอทั่วทั้งชุด

ความปลอดภัยและการควบคุมไฮดรอลิก: วาล์วน้ำล้นช่วยป้องกันการโอเวอร์โหลดสำหรับระบบไฮดรอลิก ในขณะที่สวิตช์ความดันช่วยให้ปรับแรงดันของระบบได้ง่ายตามวัสดุและความหนาที่แตกต่างกัน

ความปลอดภัยในการหยุดฉุกเฉิน: สวิตช์เท้าเหยียบมีฟังก์ชันหยุดฉุกเฉิน เพื่อให้มั่นใจว่าเครื่องจักรจะปิดทันทีในกรณีเกิดสถานการณ์ที่ไม่คาดคิด เพื่อความปลอดภัยของผู้ปฏิบัติงานที่ดียิ่งขึ้น

การใช้งาน
เครื่องกดเบรกไฮดรอลิกนี้เหมาะสำหรับการดัดเหล็กคาร์บอน สแตนเลส อลูมิเนียม และแผ่นโลหะอื่นๆ ในอุตสาหกรรมต่างๆ ได้แก่:
การผลิตโลหะแผ่น

การผลิต HVAC และท่อ
ผลิตอุปกรณ์ครัวและเครื่องใช้ในบ้าน
ชิ้นส่วนยานยนต์และการผลิตเหล็กโครงสร้าง

การสอบถาม

ลักษณะการทำงาน:

1. ตัวเครื่องได้รับการออกแบบโดยการวิเคราะห์องค์ประกอบจำกัด และอายุการสั่นสะเทือนจะช่วยลดความเครียดภายใน ทำให้ตัวเครื่องมีเสถียรภาพและเชื่อถือได้
2. อุปกรณ์ขับเคลื่อนกระบอกสูบด้านหลังที่เป็นเอกลักษณ์ได้รับการออกแบบโดยใช้หลักการคันโยก ซึ่งไม่เพียงแต่ช่วยลดแรงดันในการทำงานของระบบ แต่ยังช่วยเพิ่มความสามารถในการโอเวอร์โหลดของระบบอีกด้วย เพิ่มความทนทานของระบบและความเสถียรของการเคลื่อนที่ของกลไก
3. มีอุปกรณ์กำหนดตำแหน่งแบบหลายจุดอยู่ที่ปลายด้านขวาของตัวเลื่อน ซึ่งไม่เพียงแต่สามารถปรับตัวเลื่อนไปยังตำแหน่งใดๆ ได้อย่างง่ายดาย แต่ยังปรับตำแหน่งมุมที่แตกต่างกันหกมุมให้สมบูรณ์ในคราวเดียว ลดความเข้มแรงงานของผู้ปฏิบัติงานและปรับปรุงประสิทธิภาพการทำงาน
4. มอเตอร์ลดเฟืองตัวหนอนและเพลาเยื้องศูนย์อยู่ที่ด้านซ้ายสุดของตัวเลื่อน ซึ่งไม่เพียงอำนวยความสะดวกในการปรับสมดุลของตัวเลื่อนเท่านั้น แต่ยังตอบสนองความต้องการของการประมวลผลพิเศษ เช่น การขึ้นรูปทรงกรวยและการดัดงออีกด้วย
5. แม่พิมพ์ด้านล่างได้รับการออกแบบมาพร้อมกับตัวยึดแม่พิมพ์ชดเชยการโก่งตัวและแผ่นโก่ง ซึ่งไม่เพียงแต่รับประกันความตรงของชิ้นงาน แต่ยังรับประกันความสม่ำเสมอของมุมของชิ้นงาน ซึ่งจะช่วยปรับปรุงความแม่นยำทางเรขาคณิตของชิ้นงาน

คุณสมบัติการควบคุม NC E21:

E21 เครื่องดัด CNC อุปกรณ์

คุณสมบัติ:

●การควบคุม Backgauge และบล็อก
●ควบคุมมอเตอร์ AC ทั่วไป อินเวอร์เตอร์ความถี่
●การวางตำแหน่งอัจฉริยะ
●เคาน์เตอร์สต็อก
●การตั้งค่าเวลาการถือครอง/การบีบอัด
●หน่วยความจำโปรแกรมสูงสุด 40 โปรแกรม สูงสุด 25 ขั้นตอนต่อโปรแกรม
●การวางตำแหน่งด้านเดียว
●ฟังก์ชันการดึงกลับ
●การสำรอง/กู้คืนพารามิเตอร์ที่สำคัญเพียงปุ่มเดียว
●มม./นิ้ว

คุณสมบัติคอนโทรลเลอร์ RT200:

RT200 เป็นระบบควบคุมจอแสดงผลดิจิทัลที่ออกแบบและพัฒนาโดยบริษัทของเราโดยอาศัยข้อดีของระบบ CNC ในประเทศและต่างประเทศจำนวนมาก ใช้สำหรับความต้องการพิเศษของอุตสาหกรรมเครื่องตัดและเครื่องดัด เมื่อเปรียบเทียบกับระบบแสดงผลดิจิทัลแบบเดิมๆ ก็มีคุณสมบัติดังต่อไปนี้:
1. จอแอลซีดี
2. การวินิจฉัยสัญญาณอินพุตภายนอกด้วยตนเอง
3. การวางตำแหน่งทางเดียว
4. ความถี่สี่เท่าของฮาร์ดแวร์
5. รูปลักษณ์ที่สวยงามและทนทาน
6. ประสิทธิภาพด้านต้นทุนสูง
7. ฟังก์ชั่นการเขียนโปรแกรมหลายขั้นตอน

การกำหนดค่ามาตรฐานของเครื่องมือกล:

1. การกำหนดค่ามาตรฐานของระบบ E21 หรือ RT200 หากไม่ต้องการระบบ ก็สามารถเลือกอุปกรณ์แสดงผลดิจิทัลแยกกันได้
2. ส่วนรองรับด้านหน้าแบบถอดได้
3. แม่พิมพ์เครื่องดัดทำจากวัสดุ 42CRMO มีความแข็ง 42 องศาเพื่อรับประกันอายุการใช้งานของแม่พิมพ์
4. การติดตั้งเครื่องกล แม่พิมพ์ด้านบนเป็นฟิกซ์เจอร์แบบตะขอเชิงกลที่มีความปลอดภัยสูง

ทางเลือก:

1. การป้องกันโฟโตอิเล็กทริค
2. แม่พิมพ์พิเศษ
3. ติดตั้งด่วน
4. ระบบการชดเชยด้วยตนเอง
5.ติดตั้งไฟ
6. รั้วที่กำหนดเอง
7. ข้อกำหนดพิเศษอื่นๆ ขึ้นอยู่กับการตรวจสอบราคาของบริษัท

ซีรี่ส์ WC67Y/K พารามิเตอร์หลักของเบรกกดไฮดรอลิก

รุ่น	ที่กำหนด ความกดดัน (เคเอ็น)	ความยาว ของตาราง (มม.)	ระยะทาง ระหว่างเฟรม (มม.)	คอหอย ความลึก (มม.)	โรคหลอดเลือดสมอง (มม.)	เปิดความสูง (มม.)	มอเตอร์หลัก (กิโลวัตต์)	น้ำหนัก (กก.)	ขนาดโดยรวม LXWXH (มม.)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950

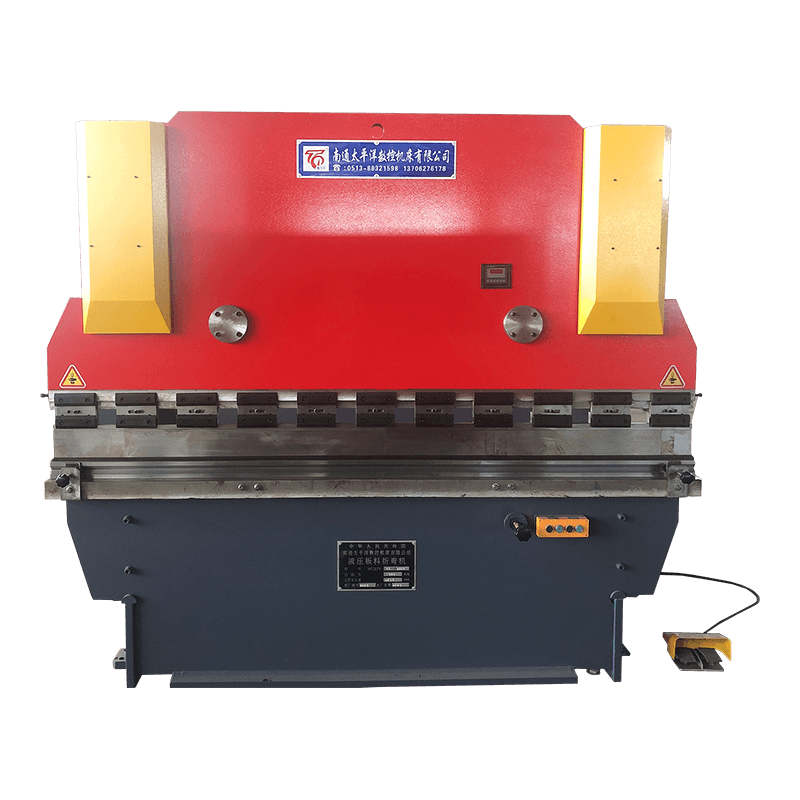

WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

คำอธิบายและข้อมูลจำเพาะที่ให้ไว้ในแค็ตตาล็อกนี้อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบ
