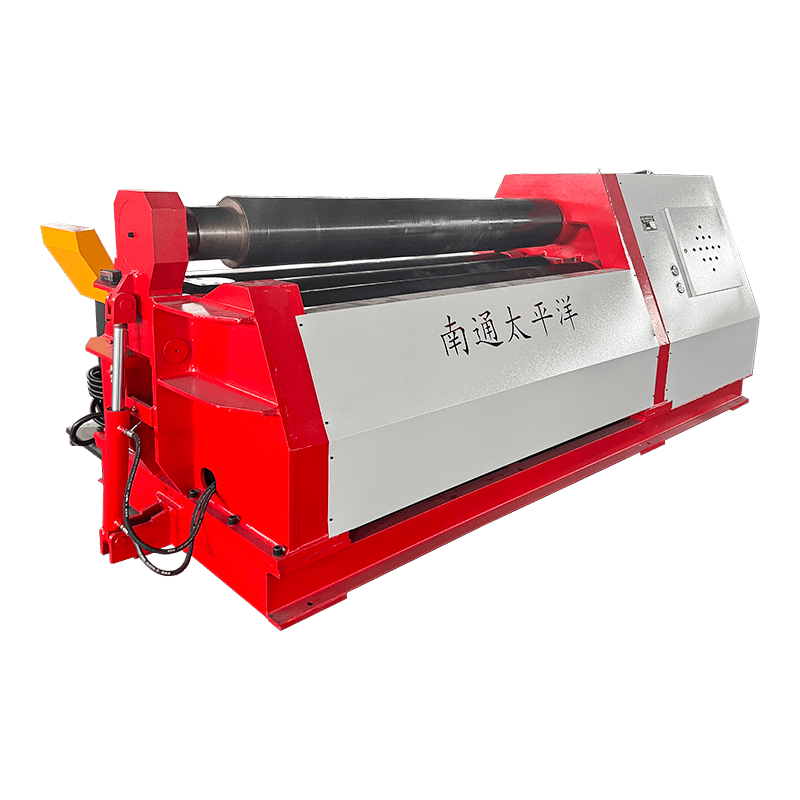

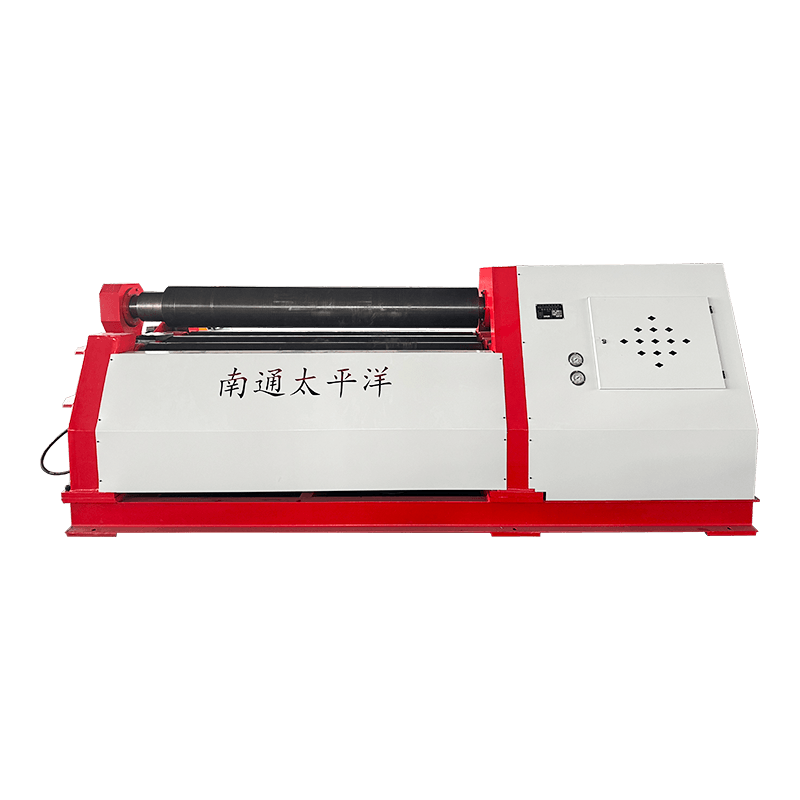

เครื่องรีดแบบ 4 เครื่องจักรซีรีส์ W12

เครื่องรีดแผ่น 4 เป็นลูกกลิ้งซีรีส์ W12 ในส่วนของการดัดแผ่นการควบคุมอย่างเป็นทางการของระบบควบคุมการดัดเบื้องต้นและรีดแผ่นโลหะให้เป็นองค์ประกอบของโครงสร้าง ทรงกรวยหรือโค้งนี้สามารถใช้ในการนี้ในพื้นที่รับความดัน หม้อต้มท่อ และอุตสาหกรรมเหล็กโครงสร้าง โดยเฉพาะอย่างยิ่งการดัดเบื้องต้นและทดสอบเป็นขั้นตอนเดียวโดยเฉพาะอย่างยิ่งอุปกรณ์เพิ่มเติม

เวลาและหลักการทำงาน
เครื่องใช้สี่ลูกกลิ้ง:
ลูกกลิ้งด้านบนเป็นระบบควบคุมหลักๆ ที่เกิดขึ้นในระบบควบคุมซึ่งควบคุมโดยมอเตอร์เพื่อให้การทำงานมีเสถียรภาพและทรงพลัง
ด้านล่างใช้แรงจับยึดกับแผ่นผ่านศูนย์กลางเพื่อให้มั่นใจในการยึดเกาะที่มั่นคงที่น่าเชื่อถือ
 ลูกกลิ้งด้านที่สองซึ่งวางตำแหน่งประธานาธิบดีจะแสดงของลูกกลิ้งด้านล่างจะค่อยๆ รางนำส่วนลาดเอียงที่เพิ่มขึ้นโดยระบบการปกครองในระบบปฏิบัติการมและเฟิร์มแวร์หลักซึ่งจะควบคุมที่รองรับการรองรับและแรงที่เห็นได้ชัด
นี้ช่วยให้สามารถขยายขอบเขตของเพลตสามารถโค้งล่วงหน้าได้ในครั้งเดียว ลดความเข้มข้นของฮาร์ดแวร์และระบบควบคุมของลูกกลิ้ง

คุณสมบัติที่สำคัญ
การสร้างขั้นตอนเดียว: การดัดเบื้องต้นและการอ่านหนังสือในเครื่องเดียวกันซึ่งจะช่วยดำเนินการในหลายๆ กรณี
ไดรฟ์วีดีโอเต็ม: การทำงานที่สอดคล้องกับทิศทางสูงและแรงยึดเกาะ
การควบคุมที่แท้จริง: ระบบ CNC เสริมสำหรับระบบควบคุมอัตโนมัติ ปรับปรุงห้องโถง
คุณสมบัติของวัสดุที่กว้าง: การควบคุมประสิทธิภาพการควบคุมและแผ่นงาน
ทีนี้: การดำเนินการที่พร้อมระบบแมนนวลและอัตโนมัติ

เรื่องนั้น
และที่สำคัญที่สุดรับและหม้อต้มน้ำ
การผลิตท่อ
ระบบลมและการผลิตโครงสร้างเหล็ก
อุตสาหกรรมยานยนต์และต่อเรือ

การสอบถาม

คำอธิบายผลิตภัณฑ์

ข้อมูลจำเพาะ

รุ่น

ความ
ของฉบับย่อขด
(มม.)

การดัดล่วงหน้าสูงสุด
ความ
(มม.)

ของปัจจุบัน
แผ่นขด
(มม.)

ผลผลิต
ที่นั่น
(เมปา)

ทั้งหมดของ
ลูกกลิ้งบน
(มม.)

หลักหลัก
(กิโลวัตต์)

มีประโยชน์
(ก.)

โดยรวม
ขนาด
LXWXH
(มม.)

ก12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

ส12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

ส12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

ก12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

ส12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

ส12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

ส12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

ส12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

ก12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

คำอธิบายและคำอธิบายที่ให้เหตุผลแค็ตตาบันทึกคำอธิบายแจ้งให้ทราบ

ติดต่อเราสำหรับรายละเอียดเพิ่มเติม

อย่าลังเลที่จะติดต่อเมื่อคุณต้องการเรา!

SUBMIT

เกี่ยวกับ
Nantong Pacific CNC Machine Tool Co. , Ltd
Nantong Pacific CNC Machine Tool Co. , Ltd

Nantong Pacific CNC Machine Tool Co. , Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other สินค้า, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


ในฐานะมืออาชีพ China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Companyขณะนี้ บริษัท มีความสามารถในการออกแบบพัฒนาและผลิตผลิตภัณฑ์ซีรีส์มาตรฐานและอุปกรณ์ที่ไม่ได้มาตรฐาน ผลิตภัณฑ์ขายได้ดีทั่วประเทศมีการส่งออกจำนวนมากไปยังเอเชียตะวันออกเฉียงใต้ยุโรปสหรัฐอเมริกาและตะวันออกกลาง บริษัท ครอบคลุมพื้นที่มากกว่า 20,000 ตารางเมตรโดยมีกลุ่มวิศวกรและช่างเทคนิคที่มีความรู้อย่างมืออาชีพการผลิตและอุปกรณ์ทดสอบที่สมบูรณ์ ในช่วงหลายปีที่ผ่านมามีความมุ่งมั่นในการวิจัยและนวัตกรรมของเครื่องมือการปลอมแปลงเครื่องจักรการขายผลิตภัณฑ์และบริการหลังการขายไม่ได้ใช้ความพยายามไม่ได้มีในปักกิ่งเทียนจิน, เฉินหยาง, ซานตง, เจ้อเจียง, เซี่ยงไฮ้ สาขาทำอย่างดีที่สุดเพื่อตอบสนองความต้องการของลูกค้าทั้งในและต่างประเทศ


ในโลกปัจจุบันที่เต็มไปด้วยความหวังและโอกาสเครื่องมือเครื่องจักรแปซิฟิกและลูกค้าของเราไปจับมือกันเพื่อการพัฒนาทั่วไป

ข่าว
การขยายความรู้ในอุตสาหกรรม

1. บทนำสู่ เครื่องดัดลูกกลิ้ง 4 อัน

เครื่องดัดแนวลูกกลิ้ง 4 ลูกกลิ้ง หรือที่รู้จักในชื่อเครื่องรีด 4 ลูกกลิ้งซีรีส์ W12 เป็นอุปกรณ์รีดแผ่นประสิทธิภาพสูงที่ใช้กันอย่างแพร่หลายในการขึ้นรูปรูปทรงทรงกระบอก ส่วนโค้ง และทรงกรวยจากแผ่นโลหะ มีความจำเป็นในอุตสาหกรรมต่างๆ เช่น การต่อเรือ ภาชนะรับความดัน หอคอยลม และการผลิตโครงสร้างเหล็กหนัก

เมื่อเปรียบเทียบกับเครื่อง 3 ลูกกลิ้งแบบดั้งเดิม การออกแบบ 4 ลูกกลิ้งช่วยเพิ่มประสิทธิภาพโดย 30%–50% และลดการสูญเสียวัสดุได้ถึง 20% ทำให้เป็นทางเลือกที่ต้องการสำหรับการขึ้นรูปเพลตที่มีความแม่นยำ

หนานทงแปซิฟิค CNC Machine Tool Co., Ltd เป็นองค์กรหลักของอุตสาหกรรมเครื่องจักรแห่งชาติ ตั้งอยู่ในเขตพัฒนาเศรษฐกิจและเทคโนโลยีเมืองไห่อัน ซึ่งมีสภาพแวดล้อมที่สวยงามและการจราจรสะดวก ซึ่งเอื้อให้เกิดการสื่อสารที่รวดเร็วระหว่างองค์กรและลูกค้า องค์กรมีอุปกรณ์ครบครัน เชี่ยวชาญในการผลิตเครื่องตัด เครื่องดัด เครื่องรีด เครื่องกดไฮดรอลิก เครื่องเจาะ และผลิตภัณฑ์อื่น ๆ ที่ใช้กันอย่างแพร่หลายใน: อุตสาหกรรมเบา การบิน การต่อเรือ โลหะวิทยา เครื่องมือวัด เครื่องใช้ไฟฟ้า ผลิตภัณฑ์สแตนเลส อุตสาหกรรมก่อสร้างและตกแต่ง สินค้าของเราขายดีทั้งในและต่างประเทศ

2. หลักการทำงานของ W12 เครื่อง 4 ลูกกลิ้ง

(1) ระบบขับเคลื่อนหลักบนลูกกลิ้ง

ลูกกลิ้งด้านบนทำหน้าที่เป็นส่วนประกอบขับเคลื่อนหลัก ซึ่งขับเคลื่อนโดยมอเตอร์ไฮดรอลิกที่ให้การหมุนที่มั่นคงและทรงพลังสำหรับการดำเนินการกลิ้งอย่างต่อเนื่อง

(2) การเคลื่อนที่ในแนวตั้งของลูกกลิ้งล่าง

ลูกกลิ้งด้านล่างจะเคลื่อนที่ในแนวตั้งภายใต้แรงดันไฮดรอลิก โดยส่งแรงผ่านน้ำมันไฮดรอลิกในกระบอกสูบเพื่อยึดแผ่นไว้อย่างแน่นหนา ช่วยให้มั่นใจได้ถึงการกระจายแรงดันที่สม่ำเสมอ

(3) ระบบปรับลูกกลิ้งด้านข้าง

ลูกกลิ้งด้านข้างทั้งสองด้านเคลื่อนที่ไปตามรางนำโดยใช้กลไกสกรู หนอน และลีดสกรู ช่วยให้สามารถควบคุมความโค้งได้อย่างแม่นยำสำหรับความหนาของแผ่นที่แตกต่างกัน

เครื่องช่วยให้ การดัดและกลิ้งปลายแผ่นทั้งสองข้างล่วงหน้าบนอุปกรณ์เดียวกัน ปรับปรุงประสิทธิภาพการผลิตอย่างมีนัยสำคัญและลดเวลาในการจัดการวัสดุ

3. ข้อได้เปรียบที่สำคัญของเครื่องโรลเลอร์ 4 โรลเลอร์

  1. ประสิทธิภาพสูง: การหนีบเพียงครั้งเดียวจะเสร็จสิ้นการรีดและดัดงอล่วงหน้า
  2. การขึ้นรูปที่แม่นยำ: ความแม่นยำถึง ±0.5 มม. สำหรับโครงสร้างทรงกระบอก
  3. ลดแรงงาน: การควบคุมไฮดรอลิกอัตโนมัติช่วยลดการแทรกแซงด้วยตนเอง
  4. ประยุกต์กว้าง: เหมาะสำหรับแผ่นที่มีความหนาตั้งแต่ 2 มม. ถึง 80 มม.
  5. ประสิทธิภาพที่มั่นคง: การซิงโครไนซ์ไฮดรอลิกช่วยให้มั่นใจในคุณภาพการรีดที่สม่ำเสมอ

4. ภาพรวมพารามิเตอร์ทางเทคนิค

รายการ ข้อมูลจำเพาะ ผลประโยชน์ด้านประสิทธิภาพ
ความหนาของแผ่น 2–80มม ช่วงการใช้งานที่กว้าง
ความแม่นยำในการหมุน ±0.5มม การขึ้นรูปที่มีความแม่นยำสูง
การปรับปรุงประสิทธิภาพ 30%–50% วงจรการผลิตเร็วขึ้น
ข้อมูลจำเพาะทางเทคนิคของเครื่องรีดแผ่น 4 ลูกกลิ้ง W12 ซีรีส์

5. การใช้งานทางอุตสาหกรรม

เครื่องดัดกลิ้ง 4 ลูกกลิ้งใช้กันอย่างแพร่หลายใน:

  • การผลิตภาชนะรับความดัน
  • การผลิตหอลม
  • อุตสาหกรรมการต่อเรือ
  • การผลิตโครงสร้างเหล็ก

6. คำถามที่พบบ่อย

Q1: ข้อได้เปรียบหลักของโครงสร้าง 4 ลูกกลิ้งคืออะไร?

ช่วยให้สามารถดัดงอล่วงหน้าและรีดได้ในเครื่องเดียว เพิ่มประสิทธิภาพและลดการสูญเสียวัสดุ

Q2: สามารถรองรับช่วงความหนาใดได้บ้าง

สามารถรองรับแผ่นเหล็กได้ตั้งแต่ 2 มม. ถึง 80 มม. ขึ้นอยู่กับความจุของรุ่น

Q3: มีการควบคุม CNC หรือไม่?

ใช่ ระบบ CNC เป็นทางเลือกและปรับปรุงระดับความแม่นยำและระบบอัตโนมัติอย่างมีนัยสำคัญ
